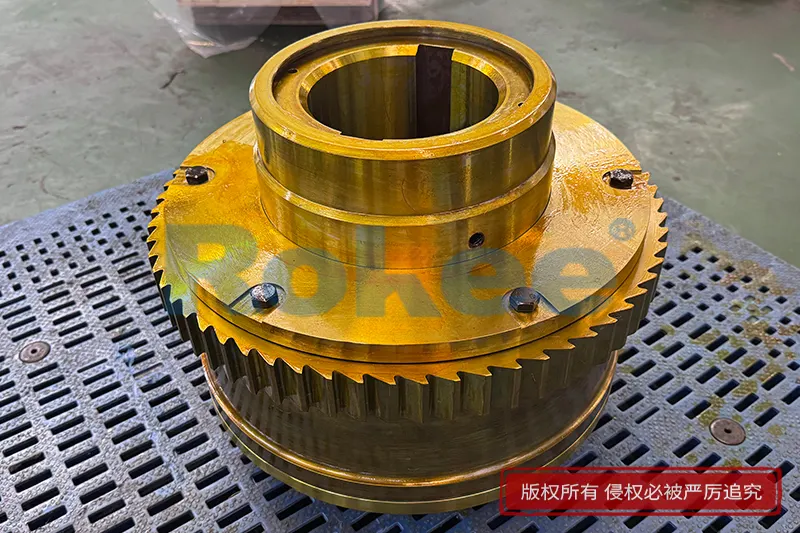

链轮鼓形齿式联轴器
链轮鼓形齿式联轴器是结合链轮传动与鼓形齿啮合特性的传动部件，多用于重载工况下两轴之间的动力传递。整体结构包含链轮基体、鼓形外齿轴套、内齿套以及配套密封组件，链轮部分承接链条动力输入，再依靠内外齿的啮合完成扭矩的跨轴传输。外齿表面加工为鼓形曲面，齿廓的弧形设计改变了接触方式，当两轴存在安装不对中或者运行偏移时，轮齿接触区域可以平滑调整，减少齿端局部受压的情况。密封件包裹住齿啮合区域，阻挡粉尘、水汽与碎屑进入齿面，降低异物磨损带来的损耗。该部件兼顾链条传动布置灵活与齿式联轴器承载稳定的优势，在空间布局多变的传动系统中可以发挥作用，区别于单纯的链轮或者普通直齿联轴器。
链轮鼓形齿式联轴器的工作过程依托鼓形齿独特的啮合逻辑，动力经由链轮传入外齿轴套，鼓形外齿在内齿套内同步旋转，依靠齿面之间的挤压作用传递转矩。设备运行阶段，轴系会因为装配误差、温度变化产生的热伸长、基础振动等因素，出现轴向、径向以及角度方向的偏移。鼓形齿廓能够适应这类多维度位移，让内外齿保持连续接触，避免直齿结构容易出现的齿边卡滞与应力集中。齿侧预留合理间隙，给轴系位移留出活动空间，不会因为微小偏移就造成额外附加载荷。动力传递过程中，扭矩均匀分布在齿面，降低局部载荷过大引发的轮齿损伤，保障传动持续平稳，减少冲击向主机设备的传导。
在性能表现层面，链轮鼓形齿式联轴器的齿面受力分布更为均衡，在同等外形尺寸条件下，可承受较大的传递载荷。鼓形曲面的啮合形式扩大有效接触区域，分散齿面压力，减缓轮齿磨损速度。链轮结构可以适配链条传动的布置形式，能够在两轴中心距较大的场景下使用，弥补常规刚性联轴器安装距离受限的不足。部件本身具备一定刚度，传递扭矩时扭转变形较小，适合需要维持转速同步的传动回路。面对启停、负载波动的工况，齿面啮合结构可以缓冲一部分冲击，降低振动对连接设备轴承、机座的影响。同时，链轮与鼓形齿组合的形式，也为传动方案设计提供更多选择，方便工程师根据现场布局进行方案搭配。
链轮鼓形齿式联轴器在很多重工业传动场景得到应用，矿山输送设备、冶金辊道装置、大型风机与泵类机组中都可以见到这类部件。这些场景普遍存在重载、连续运转、现场环境粉尘较多的特点，轴系容易出现偏移与振动。在输送链条驱动的系统中，链轮端直接对接传动链条，鼓形齿段连接从动设备转轴，实现动力的平稳转接。当设备长期运转，机座发生轻微沉降或者受热变形，联轴器依靠鼓形齿的补偿能力，持续维持传动，降低停机风险。在一些需要间歇性启停的生产线，该结构可以承受循环变化的载荷，减少频繁启动带来的传动部件损坏，适配连续化生产的运行需求。
链轮鼓形齿式联轴器的使用周期与日常维护管理紧密相关，维护重点集中在齿面润滑、密封状态和紧固件检查几个方面。齿啮合区域需要持续保持润滑介质覆盖，减少金属齿面直接接触产生的磨损，润滑介质会随使用时间逐步消耗、变质，需要按照运行时长定期补充或者更换。日常巡检要查看密封部位是否出现渗漏，一旦密封失效，外界杂质进入齿间，会加速轮齿的划伤与磨损。同时观察链轮的磨损程度，检查连接螺栓有无松动，螺栓松动会造成部件跳动，加剧齿面冲击。检修拆装时，留意齿面是否存在点蚀、剥落等痕迹，发现损伤及时评估处理。规范的维护操作可以减少突发故障，延长部件使用时长，保障整套传动系统稳定持续运转。
