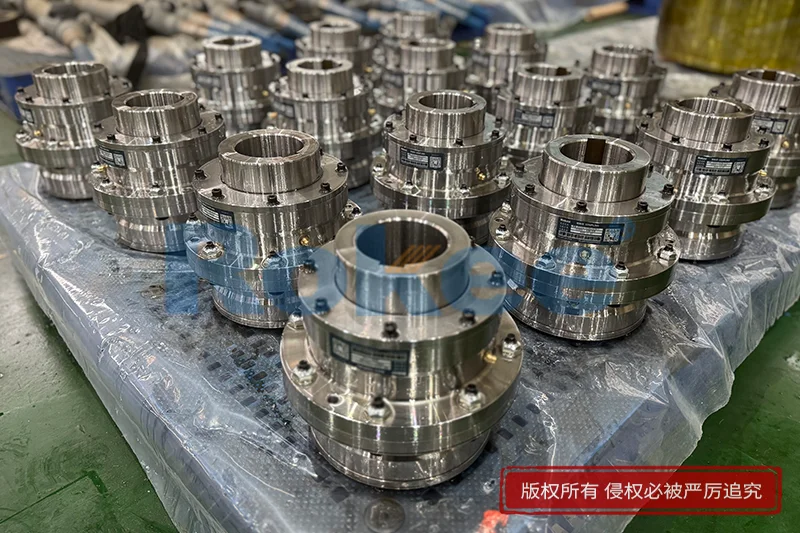

齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器)，可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。

齿式联轴器在工作时，两轴产生相对位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率损耗，因此齿式联轴器需在良好润滑和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，如冶金、矿山、起重运输行业，也适用于石油、化工、通用机械等行业。高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器的角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器应尽量不选用。

齿式联轴器，也被称为齿轮联轴器，是一种可移式刚性联轴器。它主要由内齿圈、齿轴套（外齿套筒）、端盖及密封装置等主要零件组成。其中，内齿圈与齿轴套的齿形相互匹配，通过齿面的啮合来传递扭矩和旋转运动。小尺寸的齿式联轴器端盖和内齿圈通常组成整体式结构。齿式联轴器按其外齿轴套轴向齿形的不同，可分为直齿齿式联轴器、鼓形齿式联轴器和特殊鼓形齿式联轴器等多种类型。其中，鼓形齿式联轴器以其独特的鼓形齿设计而备受青睐。

‌直齿齿式联轴器‌：其外齿轴套的轴向齿坯可加工成直线和圆弧形两种，而分度圆和齿根圆都为直线。这种联轴器的啮合形式和渐开线圆柱齿轮内外齿啮合完全一样，通过增大内外齿的齿侧间隙来补偿两轴间的相对位移，但补偿量有限。

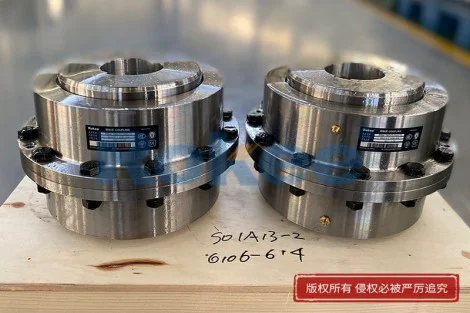

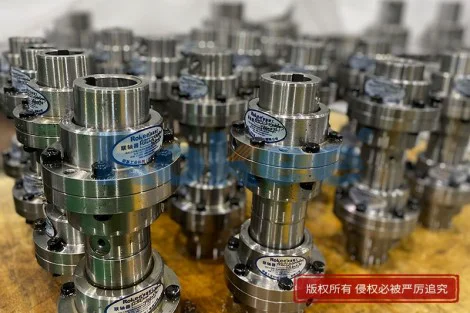

‌鼓形齿式联轴器‌：其外齿轴套的齿顶加工成圆弧状，即齿坯加工成球面。这种设计使得在两轴有相对位移时，鼓形齿的齿面与内齿圈的齿面接触点会发生变化，从而适应一定角度、径向和轴向的位移补偿。鼓形齿式联轴器具有承载能力高、结构合理、性能可靠、补偿性能好等优点。

齿式联轴器的工作原理相对简单。当主动轴旋转时，其扭矩通过外齿轴套传递给内齿圈，进而带动从动轴旋转。由于内外齿的啮合作用，齿式联轴器能够实现扭矩的平稳传递。同时，由于鼓形齿的存在，联轴器还具有一定的位移补偿能力，能够适应两轴之间的相对位移。齿式联轴器因其结构紧凑、承载能力大、使用速度范围广、工作可靠等特点而在多个领域得到广泛应用。它常用于低速重载工况条件的轴系传动，如冶金、矿山、起重运输等行业。同时，高精度并经动平衡的齿式联轴器还可用于高速传动，如燃汽轮机的轴系传动。

在维护方面，齿式联轴器需要定期检查齿面的啮合情况，确保接触面积沿齿高不小于50%，沿齿宽不小于70%，且齿面不得有严重的点蚀、磨损和裂纹。此外，还需要对联轴器的外齿圈全圆跳动和端面圆跳动进行检测，以确保其运行平稳。在拆卸和回装过程中，应使用专用工具进行操作，避免损坏联轴器部件。在选用齿式联轴器时，应根据设备的工况条件、轴径、转速、扭矩及偏差补偿量等因素进行综合考虑，选择合适的联轴器型号和规格。在安装过程中，应确保两轴的轴心线在同一平面上，且相互平行或保持一定的夹角，以避免因不对中而引起的附加载荷和振动。在运行过程中，应定期对联轴器进行检查和维护，及时发现并处理异常情况，以确保设备的正常运行和延长使用寿命。

齿式联轴器作为工业传动系统中的关键连接部件，在各类机械装备的动力传递中扮演着不可或缺的角色。它通过内外齿的精准啮合实现扭矩传递，同时具备一定的位移补偿能力，让不同轴系之间的动力传输更平稳可靠。这种联轴器的核心结构由齿数相同的内齿圈和带外齿的凸缘半联轴器等部件组成，外齿又分为直齿和鼓形齿两种常见齿形，其中鼓形齿因独特的设计优势得到更广泛的应用。鼓形齿将外齿制成球面，球面中心与齿轮轴线重合，且齿侧间隙大于普通齿轮，这种结构不仅能允许更大的角位移，还能改善齿面接触条件，提升传递转矩的能力，延长使用寿命。

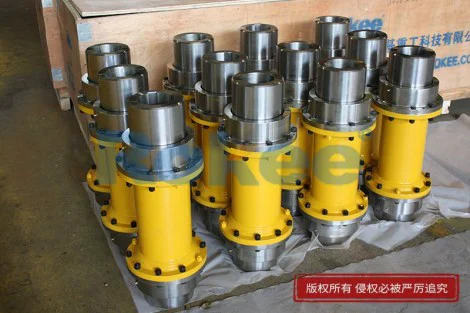

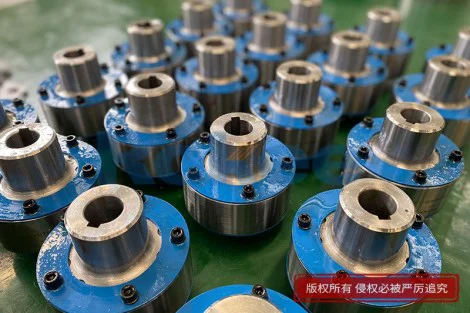

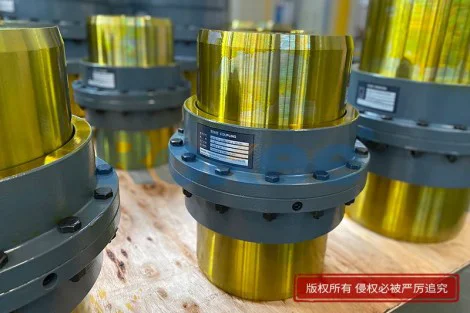

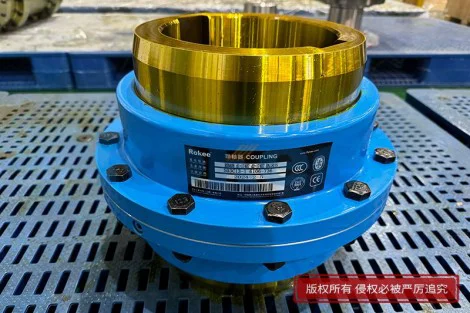

在工业生产的众多场景中，齿式联轴器的身影随处可见。冶金行业的轧机主传动系统、矿山机械的破碎机与提升机、港口物流的龙门吊与集装箱岸桥，以及船舶的推进轴系和电力行业的汽轮发电机等设备，都依赖齿式联轴器实现动力衔接。在低速重载工况下，它凭借径向尺寸小、承载能力强的特点稳定工作；经过高精度加工和动平衡处理的齿式联轴器，还能满足燃汽轮机等高速传动设备的需求。不同工况对齿式联轴器的结构形式也有着差异化要求，除了基础型结构，还有带制动轮的类型适配需要紧急制动的矿山提升机，带中间轴的类型用于船舶推进轴系等长距离传动场景，垂直安装型则专门服务于塔式起重机的回转机构。

齿式联轴器的工作原理基于齿轮啮合的力学特性，当主动轴旋转时，扭矩通过键连接传递给外齿轴套，再通过内外齿的啮合作用传递到内齿圈，带动从动轴同步转动。在实际运行过程中，由于设备安装误差、工况振动或温度变化等因素，两轴之间难免会产生相对位移，这种位移可能是偏角不对中、平行不对中，也可能是两者兼具的综合不对中。齿式联轴器通过内外齿的相对滑动来补偿这些位移，其中鼓形齿的补偿能力更为出色，允许的倾角可达6度，一般推荐在1.5°~2.5°的范围内工作，比直齿联轴器的适应能力更强，这也是直齿类型逐渐被淘汰的重要原因。

良好的润滑和密封是保障齿式联轴器长期稳定运行的关键。由于工作时内外齿的齿面会周期性地作轴向相对滑动，不可避免地会产生齿面磨损和功率损耗，优质的润滑可以有效减少摩擦损耗，降低齿面磨损速度。密封装置则能防止润滑剂泄漏，同时阻挡外界的灰尘、杂质和腐蚀性介质进入内部，避免齿面出现点蚀、锈蚀等损坏。在安装和检修方面，齿式联轴器有着严格的技术要求，安装时需确保齿面啮合良好，接触面积沿齿高不小于50%，沿齿宽不小于70%；拆卸内齿圈时必须使用专用工具，严禁敲打，防止轴体弯曲或部件损伤；回装时可将齿圈加热到200℃左右进行热装，保证外齿圈与轴的过盈配合精度，通常过盈量控制在0.01~0.03mm之间。

随着工业自动化和智能化的发展，齿式联轴器的技术也在不断优化升级。新材料的应用让联轴器的承载能力和耐腐蚀性进一步提升，比如采用合金钢锻造并经过渗碳淬火处理的部件，硬度和耐磨性显著增强；精密加工工艺的进步则提高了齿面啮合精度，减少了传动过程中的振动和噪声。在一些特殊工况下，双密封结构、加长型补偿设计等定制化方案的出现，让齿式联轴器能够适应高温、粉尘、盐雾等更苛刻的工作环境。日常维护中，通过定期检查振动值、温度和噪声变化，监测齿面磨损情况，及时补充润滑脂并复查轴对中状态，可以有效延长联轴器的使用寿命，保障整个传动系统的稳定运行。

齿式联轴器的可靠运行直接关系到工业设备的生产效率和安全性，其结构设计的合理性、加工工艺的精密性以及安装维护的规范性，共同决定了传动系统的整体性能。在不同行业的传动需求中，齿式联轴器以其独特的优势成为连接动力与执行部件的重要桥梁，随着工业技术的持续进步，它将在更广泛的领域发挥作用，为高端装备制造提供更稳定、高效的传动解决方案。
