万向轴

荣基工业科技(江苏)有限公司，Rokee，专业的万向轴厂家，万向轴生产厂家，万向轴加工厂家，万向轴制造厂家，提供万向轴免费选型和非标定制服务。

Rokee万向轴包括SWC万向轴与SWP万向轴，万向轴利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。 万向轴的特点是：其结构有较大的角向补偿能力，结构紧凑，传动效率高。不同结构型式万向轴两轴线夹角不相同，一般在5°-45°之间。

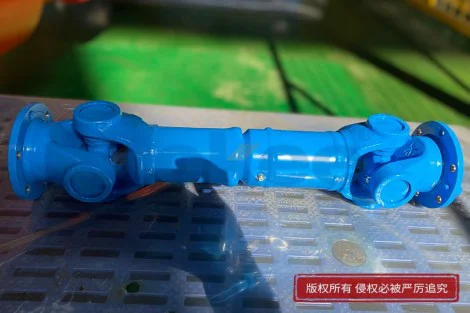

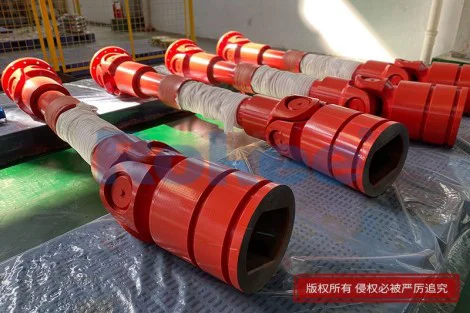

SWC万向轴采用整体式叉头布局，主要用于轧钢机械，起重运输机械等其他重型装备领域，回转直径可到1600mm，扭矩传递距离可达30m以上，是运用相当广泛的万向联轴器。SWP万向轴采用剖分式叉头布局，与SWC万向轴使用的场合相近，主要运用在重载大型装备领域，回转直径可达1200mm。

万向轴是一种能够在相交两轴间传递转矩和旋转运动的机械部件。它允许连接的两轴在一定角度范围内相对偏转，同时保持稳定的转矩传递。这种特性使得万向轴在多种传动系统中得到广泛应用，如汽车传动系统、工程机械、船舶、航空航天等领域。万向轴的结构多样，常见的类型包括十字万向轴、球笼式万向联轴器、鼓形齿式联轴器等。这些不同类型的万向轴在结构、工作原理和应用场景上各有特点。例如，十字万向轴由两个万向节和一个中间轴组成，能够允许两轴在较大角度范围内相对偏转；而球笼式万向联轴器则通过球笼和内外圈之间的滚动接触来传递转矩，具有更高的传动效率和更小的磨损。

在机械传动系统中，万向轴是实现不同轴线或存在夹角的两轴之间动力传递的关键部件，凭借灵活的角度补偿能力和稳定的转矩传递性能，广泛适配于多个工业领域。它就像机械系统中的柔性关节，能在复杂的安装工况下消除轴线偏差带来的影响，保障动力传递的连续性和稳定性，为各类设备的高效运转提供核心支撑。

万向轴的核心结构围绕动力传递与角度补偿设计，基础类型多由十字轴、叉头和轴承座构成，通过十字轴与两端叉头的铰接配合，实现两轴之间的多角度动力传导。这种结构具备较强的角向补偿能力，能适应较大的轴线折角，同时拥有结构紧凑、承载能力强、传动效率稳定等优势，可满足多数重载场景的传动需求。根据工况需求的差异，万向轴衍生出多种结构类型，每种类型都针对性适配不同的工作环境和传动要求，形成了覆盖轻载到重载、低速到高速、通用到精密的产品体系。

十字轴式万向轴是应用范围较广的类型，其结构设计可细分为整体式叉头和剖分式轴承座两种形式。整体式叉头结构强度更高，能承受更大的转矩冲击，适合冶金轧机、矿山设备等重型机械；剖分式轴承座设计则便于后期检修维护，在需要频繁检查的轧制机械、起重设备中应用较多。还有专门针对小型轻载场景设计的型号，适配两轴轴线夹角不超过45度的轻工业设备，如造纸机械、输送设备等，凭借小巧的结构和可靠的性能保障轻工业生产的稳定。

球笼式万向轴属于高精度传动部件，核心结构包含外套筒、内套筒、传力钢球和保持架，通过钢球在内外套筒滚道内的滚动实现动力传递。其突出优势是能保证主从动轴的同步转速，传动过程中振动小、噪音低，动平衡精度高，特别适合对传动精度和稳定性要求严苛的场景。在工业机器人、精密机床、汽车转向系统等设备中，球笼式万向轴能有效避免传动偏差带来的精度误差，为设备的精准运行提供保障，其角度补偿能力也优于传统十字轴式，适配更复杂的安装布局。

球铰式万向轴采用球铰结构替代传统十字轴，整体强度和径向承载能力有明显提升，适合空间受限且对径向载荷有较高要求的工况。根据球铰数量可分为单球铰型和双球铰型，单球铰型适用于夹角不大于10度的持续运转场景，双球铰型则具备更强的角度兼容性，虽转矩传递能力略有下降，但能适配更灵活的安装需求。由于结构紧凑且耐冲击性能较好，常被应用于石油机械、船舶推进系统等恶劣工况，在有限的安装空间内实现稳定动力传递。

球铰柱塞式万向轴结合了球铰与柱塞结构的优势，不仅具备较强的角度补偿能力，还拥有显著的缓冲减振性能，轴向和径向补偿量较大，特别适配大倾角或径向空间受限的工况。其传动模式可分为滑动和滚动两种，滑动模式通过聚合物缓冲套实现减振，适合存在冲击载荷的场景；滚动模式采用刚性传动设计，适配高速运转需求。在冶金轧机、矿山提升机械等重载且轴线偏差较大的设备中，这种万向轴能有效吸收传动过程中的冲击和振动，保护设备核心部件，延长整体使用寿命。

三销式与三叉杆式万向轴通过独特的三销或三叉杆结构实现多角度传动，结构比十字轴式更为紧凑，占用空间更小，同时具备更大的摆动角度，适合中低速重载且安装空间有限的工况。在相同回转直径下，这类万向轴能实现更大角度的轴线补偿，传动稳定且维护成本较低，广泛应用于工程机械、农业机械等需要灵活布置传动系统的设备中。此外，还有针对恶劣环境设计的滑动轴承十字轴万向轴，采用滑动轴承替代传统滚动轴承，能适应低速重载、粉尘较多或腐蚀性较强的工作环境，在矿山设备、煤炭机械等领域发挥不可替代的作用。

万向轴的合理选型与日常维护直接影响其运行稳定性和使用寿命。选型时需综合考虑转矩、转速、安装空间及环境条件，重载低速场景优先选择十字轴式或球铰柱塞式，高速精密场景则适配球笼式，大倾角补偿需求可选用球铰式，恶劣环境下则适合滑动轴承结构或密封设计良好的型号。维护方面，定期加注润滑脂能减少部件磨损，检查螺栓紧固情况可避免运行中出现松旷异响，对磨损超标的部件及时更换，能防止故障扩大影响整体设备运行。

随着工业技术的发展，万向轴的结构设计和性能不断优化，材料选用和加工工艺也持续升级，优质合金钢材的应用提升了部件的抗拉强度和耐冲击性，真空淬火等工艺则增强了硬度均匀性，延长了使用寿命。从汽车工业的动力传递到风电设备的偏航系统，从冶金机械的重载传动到精密设备的精准运转，万向轴作为核心传动部件，支撑着各行业的生产高效开展，其灵活适配性和稳定可靠性，使其在工业传动领域占据重要地位，未来也将随着工业升级需求，向更高精度、更强适应性的方向演进。
