内齿式联轴器

荣基工业科技(江苏)有限公司，Rokee，专业的内齿式联轴器厂家，内齿式联轴器生产厂家，内齿式联轴器加工厂家，内齿式联轴器制造厂家，提供内齿式联轴器免费选型和非标定制服务。

内齿式联轴器主要的特点是在直齿齿轮联轴器的基础上，消化吸收技术而出的新型齿式联轴器。内齿联轴器是由齿厚呈腰鼓形的外齿轴套和与它相匹配的内齿圈组成的啮合付联结两轴的联轴器，适于重载和需要轴线位移补偿的两轴传动设备。内齿联轴器的轮齿是固定啮合，与齿轮传动不同，所以通常我们认为其润滑并不重要，对齿轮联轴节轮齿润滑很不到位，造成实际上齿轮联轴节经常处在无润滑的条件下运行，材质的选择和热处理是提升齿面硬度的先决条件。

齿式联轴器在工作时两轴产生相对应的位置偏移，内外齿的齿面周期性作轴向相对滑动，必然会形成齿面磨损和功率损耗，因此内齿联轴器需在良好润滑和密封的状态下进行工作。内齿联轴器的锻件应在具有足够吨位的水压或锻锤上进行锻造使整个截面锻透，以获得均匀性组织。锻件的轴线应相当钢锭的中心线，锻件应由钢锭或钢坯锻造成形。

内齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，其中鼓形齿是将外齿制成球面，球面中心在齿轮轴线上，这种设计可以增大内外齿的齿侧间隙，从而补偿两轴间的相对位移。
内齿式联轴器有多种类型，如一般结构齿式联轴器、鼓型齿式联轴器、尼龙齿式联轴器等。其中，鼓型齿式联轴器型号众多，应用广泛。在市场上，NL尼龙内齿式联轴器是一种较为常见的类型，它采用高强玻纤尼龙注塑成型，经过一系列热处理后，强度超出普通尼龙的3倍。

内齿式联轴器常用于低速重载工况条件的轴系传动，如冶金、矿山、起重运输等行业。同时，高精度并经动平衡的齿式联轴器也可用于高速传动，如燃汽轮机的轴系传动。此外，尼龙内齿式联轴器还适用于各种中小功率的水平和垂直传动轴系，如齿轮泵、热油泵、稠油泵、污水泵、离心泵和齿轮油泵等。

在安装内齿式联轴器时，应确保两半联轴器的轴心线在同一平面上，且端面间隙和轴向偏移量符合设计要求。同时，应使用专用工具进行安装和拆卸，以避免损坏联轴器或轴。在维护过程中，应定期检查联轴器的齿面磨损情况，并及时更换磨损严重的部件。此外，还应保持联轴器的良好润滑和密封状态，以延长其使用寿命。

内齿式联轴器是机械传动领域中适配性较强的轴系连接部件，依托内外齿啮合的核心结构实现扭矩传递，兼具刚性与挠性传动优势，广泛应用于各类通用机械、重型设备的传动轴系中，凭借稳定的传动性能、可靠的位移补偿能力，成为工业传动场景中不可或缺的基础配件。其整体结构设计紧凑，核心构件主要包含内齿圈、外齿轴套、密封组件与端盖，部分小规格产品会将端盖与内齿圈整合为一体，简化装配流程的同时，进一步提升结构整体性，内齿圈与外齿轴套齿数保持一致，齿面经过精密加工，啮合过程中能均匀受力，保障动力传输的平稳性，密封组件则起到阻隔外界粉尘、杂质侵入的作用，同时防止内部润滑介质泄漏，为齿面啮合营造稳定的工作环境，延长联轴器的使用寿命。

从性能层面来看，内齿式联轴器的核心优势集中在承载能力、位移补偿与工况适配性三方面。相较于普通刚性联轴器，这类联轴器具备一定的挠性，可有效补偿两轴之间的径向、轴向与角向相对位移，缓解轴系安装偏差、设备运行振动带来的传动损耗，避免齿面局部应力集中引发的磨损、断裂问题。传动过程中回转半径小、传动效率高，运行噪音偏低，维修保养周期较长，适配的转速范围宽泛，既能满足低速重载的工矿场景，也能适配中高速平稳运转的设备需求，工作温度适应范围较广，可在常规工业环境下稳定运行，部分特殊材质加工的产品，还能适配温度波动较大的特殊工况。同时，其结构强度充足，扭矩传递能力出众，运行可靠性高，即便在长期连续作业的条件下，也能保持稳定的传动状态，减少设备停机检修的频次。

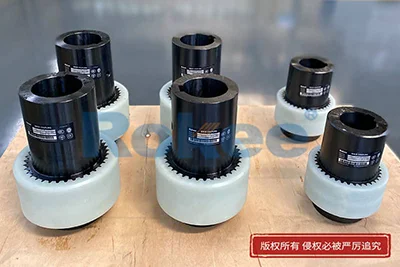

内齿式联轴器的种类划分，主要依据外齿轴套的齿形结构与内齿圈材质差异区分，主流品类可分为金属直齿内齿式联轴器、金属鼓形齿内齿式联轴器与尼龙内齿式联轴器三大类。金属直齿款结构简约，加工难度低、制造成本可控，齿面啮合贴合度高，传动精度稳定，不过位移补偿能力相对有限，更适用于轴系安装精度高、负载较小、运转平稳的传动场景，多用于小型通用机械、轻型传动设备中。金属鼓形齿款是目前应用范围较广的类型，外齿轴套齿面呈圆弧鼓形，齿顶为球面设计，大幅提升了角向与径向位移补偿能力，齿面接触面积更大，受力分布更均匀，耐磨性与抗冲击性能更优，适配重载、冲击载荷明显的工况，像冶金、矿山、起重运输等行业的重型设备，大多会选用这类联轴器。尼龙内齿款则以尼龙材质作为内齿圈核心材料，依托尼龙自身的弹性、自润滑性与耐磨性，具备出色的减震降噪效果，无需额外添加润滑介质即可实现顺畅啮合，同时质量轻便，不会大幅增加轴系负载，还具备一定的绝缘性，能避免电流窜扰，过载时尼龙内齿圈可优先破损，起到保护主机核心部件的作用，多用于对噪音控制严格、轻载高速、需绝缘防护的传动场景。

常用型号方面，不同品类的内齿式联轴器均有适配各类工况的标准化型号，覆盖不同扭矩、转速与位移补偿需求。金属鼓形齿内齿式联轴器中，CL型、GIICL型、GICL型是较为常用的型号，CL型结构简洁，安装便捷，适配常规重载传动；GIICL型齿宽设计合理，位移补偿能力均衡，通用性强，可适配多数中重型设备；GICL型内齿圈宽度偏大，轴向位移补偿性能突出，适配轴系窜动明显的场景，还有带制动盘、制动轮的衍生型号，可满足设备频繁制动的作业需求，带中间套的型号则能解决长距离轴系连接的难题。尼龙内齿式联轴器中，NL型、TGL型应用居多，NL型规格齐全，从小型轻载到中型负载场景均可适配，装配灵活，后期更换尼龙内齿圈便捷，维护成本低；TGL型结构紧凑，传动稳定性更佳，适配精度要求偏高的中高速传动设备，能兼顾减震效果与传动效率。各类型号均遵循行业通用规格设计，尺寸参数标准化程度高，可根据设备轴径、传递扭矩、运转转速、安装空间与工况特点灵活选型，无需定制即可满足多数工业传动场景的使用需求。

整体而言，内齿式联轴器凭借多元化的结构设计、均衡的性能表现与标准化的型号体系，适配了机械行业不同场景的传动需求，从轻型精密设备到重型工矿机械，都能找到对应的适配款式。实际应用中，只需结合工况负载、运转速度、轴系偏差情况与安装条件，合理选择齿形结构与对应型号，做好日常润滑维护与齿面磨损检查，就能充分发挥其传动优势，保障轴系运行的稳定性与可靠性，助力提升整套机械设备的作业效率与使用寿命。
