齿轮联轴器是齿轮减速机用来传递扭矩的常用机械零件。分两部分组成，主动轴和从动轴。一般动力机大都借助其与工作机相连。齿轮联轴器受载时，轮齿表面因微量往复运动产生摩擦发热，特别在高速条件下尤为明显，若润滑不当齿面将迅速磨损，甚至胶合，所以设计时决不可忽视润滑的条件。齿轮联轴器是属于一种柔性联轴器。齿轮联轴器是一种机械装置，旨在在不共线的两个轴之间传递扭矩。联轴器通常由两个柔性接头组成，一个固定在每个轴上。这些接头通常由称为主轴的第三个轴连接。

齿轮联轴器是一种常用于高扭矩、大功率应用的联轴器形式。齿轮联轴器通常可以承受比万向节更大的扭矩，而万向节产生的振动更小。齿轮联轴器由两个带外齿和内齿的轮毂和一个或两件式套筒组成。齿轮联轴器在几乎所有工业机械中都有多种用途。主要功能是将电力从一端传输到另一端。例如，电机通过齿轮联轴器将动力传递给泵。可以说在各种机器中使用了各种类型的齿轮联轴器，下面将详细介绍齿轮联轴器的种类。

在工业传动系统中，齿轮联轴器是一种不可或缺的机械连接装置，主要用于联接两轴或轴与回转件，在传递运动和动力的过程中保持同步回转，是保障各类机械设备稳定运行的核心部件之一。其独特的结构设计使其既能高效传递扭矩，又能在一定范围内补偿两轴线间的相对位移，适应机械装配与运行中的偏差问题，广泛应用于冶金、矿山、起重运输、石油、船舶等多个行业的重型机械与高速设备中。

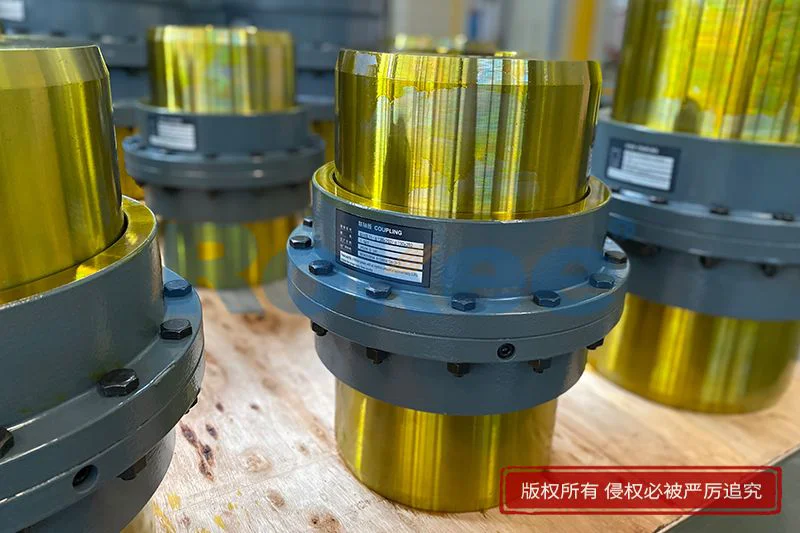

齿轮联轴器的基本结构由带外齿的半联轴器、带内齿的外套筒（内齿圈）、端盖及密封装置等部件组成。两个半联轴器分别通过键连接固定在主动轴和从动轴上，外齿与内齿圈精密啮合，再通过螺栓将两个内齿圈的法兰连接为一个整体，从而实现动力的传递。为适应两轴可能存在的径向、轴向及角向位移，其内外齿多采用压力角为20°的渐开线齿形，且齿侧间隙大于一般齿轮副，部分外齿轴套的齿顶圆母线还会制成球面，球面中心与齿轮轴线重合，这种设计能让齿面载荷分布更均匀，减少轴承负担，提升传动稳定性。

根据外齿轴套的齿形差异，齿轮联轴器主要分为直齿式和鼓形齿式两类。直齿式联轴器结构简单，加工难度较低，通过增大齿侧间隙来补偿轴线偏差，但补偿能力有限，在两轴存在较大角位移时容易出现齿端棱边挤压，导致齿面磨损加剧，适用场景相对受限。鼓形齿式联轴器则进行了结构优化，将外齿在齿宽方向的节圆和根圆由直线改为圆弧，使齿截面呈鼓形，这种设计不仅能增大许用角位移，可适应一定角度的倾斜，还能改善齿面接触条件，避免局部载荷集中，相比直齿式可提升扭矩传递能力，减少冲击振动与噪声，在高速、重载工况下应用更为广泛。部分薄壳圆筒型中间齿套齿轮联轴器，还能适应较高的转速需求，满足特殊设备的传动要求。

齿轮联轴器的核心优势在于承载能力强且结构紧凑，凭借多齿同时啮合的特点，在较小的外形尺寸下就能传递较大扭矩，同时能在长期运行中保持可靠性能。但这种传动方式也存在一定特殊性，工作时两轴产生相对位移会导致内外齿面周期性轴向滑动，不可避免地产生齿面磨损和功率损耗，因此良好的润滑与密封是保障其使用寿命的关键。通常需要注入粘度适宜、流动性好的润滑油脂，对啮合齿面进行充分润滑，内齿圈上一般会预留油孔用于补充润滑脂，使用后用油堵拧紧密封。端盖与密封圈组成的密封装置能有效防止润滑脂泄漏，避免杂质进入齿面加剧磨损，必要时还可采用连续喷油或强制润滑方式强化润滑效果。

在实际运行中，齿轮联轴器常见的故障多与安装精度、润滑条件及部件损耗相关。齿面磨损严重、内齿圈轴向位移过大、断齿及联接螺栓折断等问题较为典型，其原因主要集中在三个方面：一是润滑不足或油脂选用不当，导致齿面润滑失效，磨损加剧甚至出现油脂钙化现象；二是两轴水平度与同轴度偏差超过补偿范围，使齿轮啮合不正，产生附加力矩，引发内齿圈位移、齿面局部磨损，甚至导致螺栓因承受附加弯矩而折断；三是部件材质强度不足或加工精度缺陷，在重载、高频振动下出现疲劳损坏。

针对这些故障，日常维护与检修需关注三点：首先要定期检查润滑状态，及时更换合格润滑脂，确保油量充足、密封完好，从源头减少齿面磨损；其次需严格控制安装精度，定期测量两轴同轴度与水平度，发现偏差及时调整，重新按标准找正，避免附加力矩产生；检修时还应检查齿面啮合情况，确保接触面积沿齿高和齿宽达到合理范围，无严重的点蚀、裂纹等缺陷，外齿圈全圆跳动与端面圆跳动控制在允许范围内。拆卸齿圈时需使用专用工具，避免敲打导致轴体弯曲或部件损伤，回装时可将齿圈加热后装配，保证配合精度，再用扭矩扳手均匀拧紧螺栓，恢复传动稳定性。

随着工业设备向大型化、高速化、重载化发展，齿轮联轴器的加工工艺也在不断优化，通过提升齿形精度、采用高强度合金材料及优化热处理工艺，进一步增强其承载能力与使用寿命。在各类机械传动系统中，齿轮联轴器以其独特的性能优势，成为连接动力源与执行机构的重要纽带，其运行状态直接影响整个设备的生产效率与安全性，因此科学的选型、安装与维护，对保障工业生产连续稳定运行具有重要意义。
