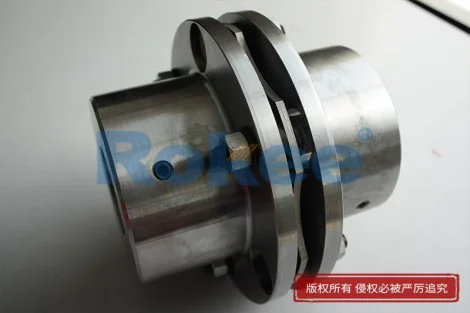

膜片联轴器由几组膜片（不锈钢薄板）用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑，强度高，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动。

金属膜片联轴器在传递扭矩的同时通过弹性膜片的的变形来补偿轴向和角向的位移，是一种高性能的金属弹性挠性联轴器。结构紧凑，传递扭矩大，使用寿命长，免维护，耐高温，耐酸碱防腐蚀，适用于高温高速及有腐蚀工况环境的轴系传动。Rokee 的RL系列金属膜片联轴器是结合欧洲与日本等优质产品基础之上独立开发的高品质产品。拥有更小的体积，更大的同型扭矩和更合理的配比尺寸，补偿范围大，质量轻转动惯量小螺栓与膜片组的孔连接部位采用特殊的弹性垫套设计，极大减小了孔缘部位应力的集中，杜绝膜片的撕裂交损，延长使用寿命。采用模块化设计，装配简单，维修更换快捷。性能远超国标JM系列产品，大量应用于风机系统，汽轮机组及其他重要工业领域。

膜片联轴器由几组不锈钢薄板制成的膜片交错地与两半联轴器联接而成，每组膜片由数片叠集而成。膜片分为连杆式和不同形状的整片式，具有高强度、高弹性和耐腐蚀性。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，包括轴向、径向和角向位移。这种补偿能力使得膜片联轴器在轴系传动中具有很高的灵活性和适应性。膜片联轴器广泛应用于各种机械装置的轴系传动，如水泵、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空、舰艇高速动力传动系统等。特别是在高温、高速及存在腐蚀介质的轴系传动场景中，膜片联轴器具有显著的优势。

膜片联轴器补偿两轴线不对中的能力强，与齿式联轴器相比角位移可大一倍，径向位移时反力小，挠性大。具有明显的减震作用，无噪声，无磨损，适用于对振动和噪声要求较高的场合。适应高温和恶劣环境中工作，能在有冲击、振动条件下安全运行。同时，不受温度和油污影响，具有耐酸、耐碱、防腐蚀的特性。传动效率高，特别适用于中、高速大功率传动。重量轻、体积小、装拆方便，不必移动机器即可装拆，不需润滑。安装时应确保轴心偏差在容许范围内，避免膜片受到过大的轴向力或产生过大的变形。安装完成后应进行检查和调试，确保联轴器正常运转。定期检查联轴器的紧固螺钉是否松动，如有松动应及时拧紧。同时，应检查膜片的磨损情况，如有磨损应及时更换。此外，还应注意保持联轴器的清洁和润滑。

膜片联轴器作为一种金属弹性元件挠性联轴器，在现代机械传动系统中占据重要地位，其凭借独特的结构设计和优异的性能表现，广泛适配于多种工况环境下的轴系连接需求。这种联轴器核心依靠膜片的弹性变形来补偿两轴相对位移，实现扭矩的稳定传递，相较于传统联轴器，在精度、稳定性和适应性上具备显著优势。其整体结构简洁紧凑，主要由膜片、轴套以及连接件构成，部分型号会根据需求增设中间刚性元件，以优化补偿能力和安装灵活性。

从结构组成来看，膜片联轴器的核心部件为膜片，通常采用不锈钢薄板经精密加工制成，厚度较薄且具有良好的弹性和韧性，能够在承受扭矩的同时发生可控变形，进而补偿轴向、径向和角向偏差。膜片的形状设计多样，常见的有多边形环形、双曲面形等，圆周上会预留若干螺栓孔，用于与轴套或中间元件连接。轴套作为连接动力源与工作机轴端的关键部件，需根据适配轴径进行精密加工，其与膜片通过销钉或螺栓紧固连接，连接处通常设计为无间隙配合，避免运行过程中出现松动或反冲，保障传动精度。部分结构会采用双膜片或三膜片设计，通过中间刚性元件将多组膜片串联，这种设计能让膜片分别向不同方向弯曲，进一步提升对轴系偏差的补偿能力，尤其适用于偏差较大的工况。膜片本身的薄型结构使其在相对位移荷载产生时易于弯曲，通常可承受高达1.5度的角向偏差，同时在伺服系统等高精度场景中能产生较低的轴承负荷，减少对轴系的额外损耗。

在性能表现上，膜片联轴器展现出多方面优势。其补偿能力突出，能够有效抵消主动机与从动机之间因制造误差、安装偏差、承载变形及温升变化引发的轴向、径向和角向偏移，与齿式联轴器相比，角位移补偿能力更强，径向位移时产生的反力更小，挠性更优，能更好地保护轴系及相关部件。传动效率方面，由于采用金属刚性连接配合膜片弹性变形传递扭矩，无相对滑动现象，传动效率可达99.86%，在中高速大功率传动场景中能更大限度减少能量损耗。减震降噪性能显著，依靠膜片的弹性变形吸收振动能量，运行过程中无噪声、无磨损，无需额外润滑和密封，避免了润滑油泄漏带来的污染问题，同时减少了维护工作量。

环境适应性也是膜片联轴器的核心优势之一，其采用的不锈钢膜片具备耐酸、耐碱、耐腐蚀特性，可在-80℃至+300℃的宽温度范围下稳定工作，能适应高温、低温、有腐蚀介质及冲击振动等恶劣工况，不受温度变化和油污影响。扭矩传递精度高，运转过程中无转差，能准确传递转速，具备良好的扭矩刚性，虽稍逊于波纹管联轴器，但在多数精密传动场景中已能满足需求，可广泛应用于伺服系统和精密机械传动。此外，其结构简单、重量轻、体积小，装拆便捷，带中间轴的型号无需移动机器即可完成装拆，大幅提升了安装维护的效率。

膜片联轴器的种类可根据结构形式、连接方式及用途进行划分，不同种类在性能和适用场景上各有侧重。按膜片数量可分为单膜片和多膜片两类，单膜片联轴器结构简单，由一组膜片连接两个半联轴器，制造成本较低，适用于两轴偏差较小、工况稳定的通用机械场景，但在偏心补偿能力上相对有限。多膜片联轴器则包括双膜片、三膜片等形式，通过中间刚性元件连接多组膜片，可同时向不同方向弯曲补偿偏差，适配于大扭矩、大偏差及高转速工况，在重型机械和高精度传动系统中应用广泛。

按连接方式分类，可分为键槽连接、锥套连接和胀套连接等类型。键槽连接是较为常见的形式，包括平键、花键等，结构简单、连接可靠，适用于多数常规传动场景；锥套连接则便于快速装拆，无需对轴端进行复杂加工，在需要频繁维护的设备中优势明显；胀套连接采用无键过盈配合方式，依靠胀套的弹性变形实现紧密连接，无应力集中问题，适合高转速、高精度传动场景，能有效保障传动稳定性。此外，还有分体式与整体式结构之分，分体式膜片联轴器的半联轴器与膜片组件可拆分，便于单独更换损坏部件，维护成本较低，常见于通用机械领域；整体式则采用膜片与半联轴器一体化设计，刚性更强，传动精度更高，适用于数控机床、半导体设备等对精度要求严苛的场景。部分行业还会采用专用型号，如风电领域的大扭矩膜片联轴器，具备抗强风冲击、适应频繁启停的特性；伺服电机专用微型膜片联轴器则体积小巧、响应迅速，能满足自动化设备的精准传动需求。

规格型号的划分主要依据核心参数，包括扭矩参数、轴系尺寸、外形尺寸、补偿量及转速等，这些参数直接决定了联轴器的适配范围。扭矩参数涵盖额定扭矩和扭矩，额定扭矩指长期稳定工作可承受的扭矩，单位为牛·米，需根据设备实际负载选择；扭矩为短期过载允许的极限扭矩，通常为额定扭矩的1.5至3倍，需结合设备运行过程中的负载波动情况考量。轴系尺寸是适配轴端的关键指标，包括轴孔直径和轴孔长度，轴孔直径需与主、从动端轴径匹配，常见范围为10毫米至数百毫米，当主、从动端轴径不同时，需按大轴径选择对应规格；轴孔长度则需与轴端插入深度匹配，通常按相关标准分为长型、短型，推荐采用通用型轴孔型式以提升互换性。

外形尺寸包括外径和总长度，外径决定了联轴器旋转时所需的安装空间，需结合设备内部布局预留足够空间，避免运行过程中与其他部件干涉；总长度为两端轴孔端面之间的距离，影响轴向补偿能力，多膜片型号的总长度通常大于单膜片型号。补偿量参数对应不同方向的偏差允许值，轴向补偿量即轴向相对位移允许范围，多膜片式通常大于单膜片式；径向补偿量一般为0.1至1毫米，随联轴器直径增大而增加；角向补偿量通常在0.5度至3度之间，具体需根据工况偏差需求选择。转速是重要的安全参数，受材料强度和外形尺寸限制，不锈钢膜片联轴器通常可达到10000转/分钟以上，高速场景需选择适配转速参数的型号，同时需经过动平衡处理以保障运行稳定。重量参数虽不直接影响传动性能，但在高速传动系统中会影响惯性，需结合设备整体设计优化选择。

基于优异的结构性能和多样的规格型号，膜片联轴器在多个行业和机械装置中得到广泛应用，覆盖通用机械、重型设备、精密仪器、航空航天等多个领域。在通用机械领域，水泵尤其是大功率化工泵、风机、压缩机等设备中，膜片联轴器能适应连续运转、负载稳定的需求，其耐腐蚀、无需润滑的特性可有效应对化工介质和户外工况，同时高传动效率能降低能耗。印刷机械、纺织机械中，对传动精度和稳定性要求较高，膜片联轴器无转差、减震降噪的特点可保障设备运行平稳，避免因振动导致印刷偏差或织物破损，提升产品质量。

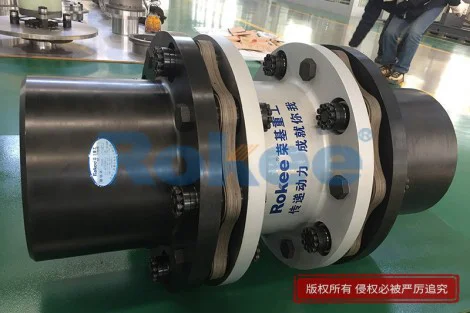

在重型机械和能源领域，冶金设备、矿山机械中，工况环境恶劣，存在强烈振动、冲击负载及高温变化，膜片联轴器的高强度、抗冲击和宽温适应性可保障传动系统稳定可靠，减少故障停机时间。汽轮机、活塞式动力机械及发电机组的高速大功率传动系统中，其高传动效率和精准转速传递能力能充分发挥设备性能，同时补偿因高温产生的轴系膨胀偏差，保护核心部件。风电领域中，专用大扭矩膜片联轴器可承受强风带来的负载波动和冲击，适应户外恶劣气候，保障发电机组稳定运行，将风能高效转化为电能。

精密机械和自动化领域，数控机床、激光切割机、半导体设备等对传动精度要求极高，膜片联轴器的高扭矩刚性、无回差特性可确保主轴与电机之间的精准传动，提升加工精度和设备响应速度。工业机器人关节、伺服电机连接中，微型膜片联轴器体积小巧、扭矩传递精准，能满足机器人高频运动和定位精准的需求，保障自动化生产线的稳定运行。航空航天和船舶领域，直升飞机、舰艇的高速动力传动系统中，膜片联轴器轻量化、高强度、高转速适配能力可满足严苛的空间和性能要求，其耐腐蚀特性能适应海洋环境和高空工况，保障动力传递的可靠性。

正确选用膜片联轴器需结合工况需求综合考量，首先根据设备的扭矩、转速确定额定扭矩和转速参数，确保联轴器在安全范围内运行；再根据轴端尺寸确定轴孔直径和长度，适配主、从动端轴系；同时结合安装空间限制选择外形尺寸，根据两轴偏差情况确定补偿量参数，选择单膜片或多膜片型号。使用过程中，需定期检查连接螺栓的紧固性，避免松动导致性能下降或部件损坏；检查膜片是否存在磨损、裂纹等缺陷，发现问题及时更换，防止传动失效；保持联轴器表面清洁，避免污染物影响正常运行。合理的选用和维护的能充分发挥膜片联轴器的性能优势，延长使用寿命，保障传动系统的稳定高效运行。
