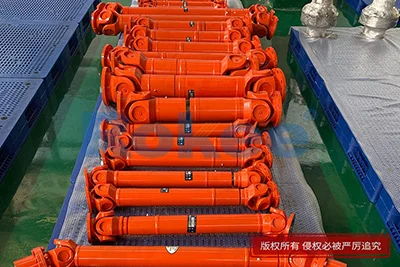

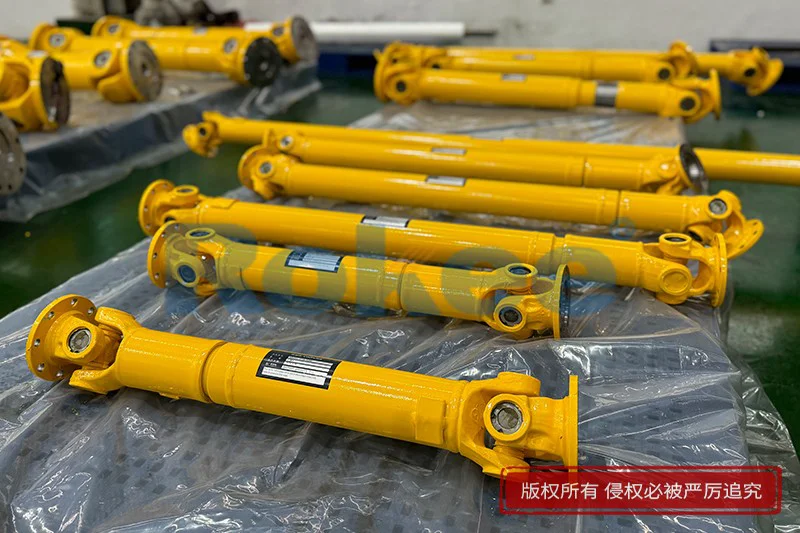

十字轴万向联轴器采用十字轴承联接两端联接法兰，可以传递完全不在同一轴线的扭矩，对角向的补偿可达25︒以上，采用花键联接可以大距离地补偿轴向位移。承载能力高，传动效率优异，在现代工业领域被广泛采用。SWC十字轴万向联轴器采用整体式叉头布局，主要用于轧钢机械，起重运输机械等其他重型装备领域，回转直径可到1600mm，扭矩传递距离可达30m以上，是运用相当广泛的万向联轴器。SWP十字轴万向联轴器采用剖分式叉头布局，与SWC十字轴万向联轴器使用的场合相近，主要运用在重载大型装备领域，回转直径可达1200mm。

十字轴万向联轴器主要用于联接两轴线不重合的传动轴系，实现扭矩与运动的高效传递。它广泛应用于冶金、重型机械、石油化工、工程机械、起重运输机械、机车车辆以及轻工机械等多个领域。十字轴万向联轴器采用十字轴式结构，这是其常见的形式。十字轴的设计使得联轴器具有较大的角向补偿能力，能够适应两轴之间存在一定夹角（5°-45°）或非共轴工况下的传动需求。十字轴万向联轴器的结构设计紧凑合理，传动效率高，噪声低，且使用寿命长。与回转直径相同的其它型式联轴器相比，十字轴万向联轴器所传递的扭矩更大，对回转直径受限制的机械设备而言，其配套范围更具优越性。十字轴万向联轴器根据其结构特点和应用需求，可以分为多种类型，如SWP型、SWC型等。其中，SWP型采用剖分式叉头设计，适用于回转直径较大的重载设备；而SWC型则采用整体式叉头结构，可覆盖更大的回转直径及扭矩传递距离。

在安装十字轴万向联轴器时，需要确保花键套标记对正并清洁接触面。紧固螺栓前需清洁螺纹并涂抹专用胶体，以保证连接的可靠性和稳定性。此外，还需注意联轴器的同轴度调整，控制中间叉头平面偏差在允许范围内。十字轴万向联轴器的轴承部分需要定期补充润滑脂以保持其良好的运转状态。新出厂产品已预注润滑脂，存储超过一定时间后需重新注油。进入稳定工作期后，应按季度补充润滑脂以确保轴承的润滑效果。在日常巡检中，需监测联轴器的异常声响、轴向窜动量及径向跳动值等指标。维修期内需检查十字轴轴颈与轴承外圈的磨损状况、花键副的滑动灵活度等，必要时进行动平衡实验以确保联轴器的平稳运转。

十字轴万向联轴器是机械传动系统中一种重要的连接部件，主要用于实现两根轴线相交或存在相对位移的传动轴之间的动力传递，凭借其独特的结构设计和可靠的性能，在多个工业领域中发挥着不可或缺的作用。其结构组成看似简洁，实则各部件协同配合，共同保障传动过程的稳定性和灵活性，核心结构主要包括十字轴、万向节叉、轴承组件以及润滑密封系统，各部件的材质和工艺选择直接决定了联轴器的整体性能。

十字轴作为整个联轴器的核心枢纽，呈十字形结构，由两个相互垂直的轴颈组成，四个轴颈两两对称分布，是动力传递的关键载体。为了保证足够的强度、耐磨性和抗扭能力，十字轴通常采用合金钢经锻造成型，并经过严格的热处理工艺，部分型号采用空心结构设计，既能有效减轻整体重量，又可作为润滑油通道，兼顾实用性和经济性。万向节叉分为主动叉和从动叉两部分，分别与动力输入轴和输出轴连接，叉头部位开有精确的轴承座孔，用于安装轴承组件，其材质多为锻钢，通过锻造成型保证结构刚性，可有效承受传动过程中的载荷冲击。

轴承组件是减少传动摩擦、保障灵活转动的重要部分，常见的有滚针轴承和滑动轴承两种类型，其中滚针轴承应用更为广泛，由滚针、保持架和外圈组成，紧凑的结构使其具备较高的承载能力，能大幅降低十字轴轴颈与万向节叉之间的相对转动摩擦阻力。润滑密封系统则包括注油嘴、油道、密封件和防尘罩，注油嘴可定期加注润滑脂，通过油道输送至各摩擦部位，形成油膜保护，减少部件磨损；密封件和防尘罩能有效防止润滑脂泄漏，同时阻挡外界灰尘、水分等污染物侵入内部机构，延长联轴器的使用寿命。

十字轴万向联轴器的性能特点与其结构设计紧密相关，核心性能集中体现在角度补偿、扭矩传递、传动效率和运行稳定性等方面。其突出的性能是具备良好的角度补偿能力，当两根传动轴无法保持共线安装，或在运行过程中因设备振动、负载变化产生轴线偏移时，联轴器可通过十字轴与万向节叉的铰接配合，实现角度补偿，普通单节联轴器的角度补偿范围可达0°至15°，部分重载型号可提升至25°以上，部分特殊型号甚至能达到45°，可灵活适配不同工况下的轴系偏差需求。

在扭矩传递方面，十字轴万向联轴器凭借全金属刚性结构，具备较强的承载能力，能稳定传递不同范围的转矩，从小型设备所需的数百牛米，到重型机械所需的数万牛米，均可通过不同型号的联轴器实现，且在传递过程中能有效承受交变载荷和冲击载荷，不易发生变形或损坏。传动效率也是其重要性能优势，在正常润滑条件下，传动效率可达98%以上，能量损耗少，能有效提升整个传动系统的运行效率，具备一定的节能效果。

需要注意的是，单节十字轴万向联轴器在角度传动时会存在瞬时不等速性，即当主动轴以恒定转速旋转时，从动轴的瞬时转速会呈现周期性波动，波动幅度与两轴夹角正相关，这种波动可能会引发传动系统的轻微振动。为解决这一问题，工程应用中通常采用双十字轴万向联轴器的串联布局，通过合理设计安装，使两个单节联轴器的瞬时不等速性相互补偿，实现主动轴与从动轴的等速传动，保障设备运行的平稳性。此外，十字轴万向联轴器还具备结构紧凑、维护便捷的特点，各部件可独立更换，后期仅需定期检查润滑状态、更换磨损部件，即可保证其正常运行，大幅降低维护成本和停机时间。

基于其优异的结构和性能，十字轴万向联轴器的应用范围十分广泛，覆盖汽车工业、工程机械、冶金机械、船舶工业、农业机械、机床工业等多个领域。在汽车工业中，它是后驱和四驱车型传动系统的核心部件，主要用于连接变速箱输出轴与驱动桥输入轴，补偿车辆行驶过程中车架与车桥之间因悬挂跳动产生的相对位置变化和角度偏移，确保动力的稳定传递，保障车辆的正常行驶。

在工程机械领域，挖掘机、装载机、起重机等设备的动力传递系统中，十字轴万向联轴器发挥着重要作用，用于连接发动机与工作装置、回转机构与行走装置，能适应工程机械复杂的工作环境，承受大扭矩和频繁的冲击载荷，补偿设备作业过程中产生的轴线偏移，保障设备的稳定运行。在冶金机械中，轧钢机等设备的主传动轴常采用十字轴万向联轴器，用于补偿轧辊升降导致的轴线偏移，传递巨大的轧制扭矩，确保轧钢过程的连续性和稳定性。

在船舶工业中，十字轴万向联轴器用于船舶推进系统的传动轴连接，能适应船舶航行过程中船体的轻微晃动带来的轴线偏移，稳定传递动力，保障船舶的正常航行。在农业机械中，拖拉机、收割机等设备通过十字轴万向联轴器连接发动机与各类工作部件，补偿农机作业时因地形起伏产生的轴线偏差，传递动力，提升作业效率。此外，在机床、起重运输、石油、煤炭、橡胶、造纸等机械领域，十字轴万向联轴器也被广泛应用，用于解决非共线轴的传动难题，保障各类设备的稳定、高效运行。

随着材料科学和制造工艺的不断进步，十字轴万向联轴器的性能也在不断优化，材质选择更加合理，加工精度不断提升，结构设计更加贴合不同领域的工况需求，其应用范围也在不断拓展。作为机械传动系统中不可或缺的基础部件，十字轴万向联轴器凭借其可靠的性能、灵活的适配性和广泛的适用性，为各类工业设备的稳定运行提供了重要保障，在工业生产中占据着不可替代的地位。
