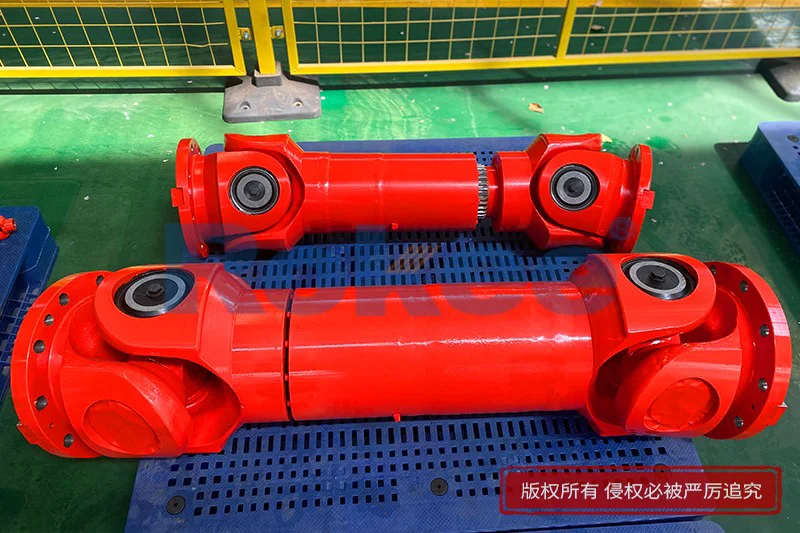

SWP型十字轴式万向联轴器

荣基工业科技(江苏)有限公司，Rokee，专业的SWP型十字轴式万向联轴器厂家，SWP型十字轴式万向联轴器生产厂家，SWP型十字轴式万向联轴器加工厂家，SWP型十字轴式万向联轴器制造厂家，提供SWP型十字轴式万向联轴器免费选型和非标定制服务。

SWP型十字轴式万向联轴器是联接两个不同轴线的传动轴系的零件,适用于起重运输机械以及其他重型机械。SWP型剖分轴承座十字轴式万向联轴器产品简介：为便于更换轴承，SWP型十字轴式万向联轴器将轴承座设计为剖分式，轴螺栓固定，适用于起重运输机械以及其他重型机械，联接两个不同轴线的传动轴系，轴线折角A～F型不大于10°，G型不大于5°。

在机械传动系统中，联轴器是连接不同轴系、传递动力和运动的关键部件，其中SWP型十字轴式万向联轴器凭借其独特的结构设计和可靠的使用性能，在多种工业场景中发挥着不可或缺的作用。该类型联轴器专门针对非共线轴系的动力传递需求设计，能够有效补偿两轴之间的角度偏差和轴向位移，兼顾承载能力与运行稳定性，适配多种复杂工况下的传动需求，成为重型机械领域常用的传动部件之一。

SWP万向联轴器的结构设计紧凑合理，核心由十字轴、两个万向节叉、剖分式轴承座、滚针轴承及润滑密封系统组成，各部件协同配合，形成稳定灵活的传动机构。十字轴作为动力传递的核心枢纽，呈“十”字形结构，四个端部均设有轴颈，两两成180度分布在相互垂直的两个平面内，材质多选用高强度合金钢经调质处理，以保证足够的抗扭强度和耐磨性，能够承受重载工况下的转矩传递压力。两个万向节叉分别对应主动叉和从动叉，主动叉与动力输入轴连接，从动叉与动力输出轴连接，叉头部位开有叉口，用于容纳十字轴的轴颈，确保动力能够顺畅传递。SWP万向联轴器突出的结构特点是采用剖分式轴承座设计，轴承座由上下两半组成，通过高强度螺栓连接固定，这种设计无需拆卸联轴器两端的法兰盘，只需松开螺栓即可打开轴承座，便于后续轴承的更换和日常维护，大幅减少停机维护时间。

滚针轴承安装在十字轴轴颈与万向节叉叉口之间，能够大幅降低相对转动时的摩擦阻力，同时有效承受径向载荷，提升传动的顺畅性；润滑密封系统则包括注油嘴和密封件，注油嘴可定期加注润滑脂，在运动部件表面形成油膜，进一步减少磨损，密封件则用于防止润滑脂泄漏和外界灰尘、水分侵入，避免内部部件锈蚀，延长整个联轴器的使用寿命。此外，部分型号还会配备伸缩花键，用于补偿两轴之间的轴向位移，搭配密封套实现防尘防护，确保在轴向偏移工况下仍能稳定传动。

SWP联轴器的性能优势十分显著，首先具备较强的角度补偿能力，不同型号的轴线折角范围有所差异，常规型号可达0°至10°，能够灵活适配两轴之间存在的角度偏差，解决非共线轴系的动力传递难题。其次，该类型联轴器的承载能力较强，在回转直径相同的情况下，相比其他型式的联轴器，能够传递更大的转矩，适配回转直径受限制但需要重载传动的机械设备，其公称转矩覆盖范围较广，可满足不同功率设备的传动需求。同时，它的传动效率较高，传动过程中能量损耗小，用于大功率传动时节能效果明显，且运行平稳、噪声低，常规运行噪声控制在较低范围，能够改善操作环境，提升相关设备的运行稳定性。

SWP万向轴联轴器的结构刚性强，抗冲击能力优异，能够适应重载、频繁启停的复杂工况，不易出现部件松动或损坏的情况，运行可靠性高。此外，其装拆维护便捷，得益于剖分式轴承座的设计，日常检查、润滑和部件更换无需拆卸整个联轴器，大幅降低了维护工作量和维护成本，适合长期连续作业的工业设备使用。需要注意的是，单节该联轴器存在一定的传动不等速性，输出轴角速度会随主动轴转角呈周期性波动，因此在高精度传动场景中，通常采用双十字轴结构搭配使用，通过两个十字轴的相位配合，抵消转速波动，实现等速传动。

SWP型十字轴式万向联轴器的用途十分广泛，主要集中在重载机械领域，尤其适用于轧制机械、起重运输机械等重型设备，用于连接不同轴线的传动轴系，实现动力的稳定传递。在轧制机械中，它常应用于轧机主传动和辅机传动系统，能够适应轧机工作时的重载、振动和轴线偏移工况，确保轧材质量和生产效率；在起重运输机械中，可连接起重机、输送机等设备的动力输入轴与输出轴，补偿设备运行过程中产生的角度偏差，保证起重和输送动作的平稳可靠。

除了重型机械领域，SWP联轴器还广泛应用于矿山机械、工程机械、内燃机车、机床等设备中，在矿山机械中，适配破碎机、输送机等设备，承受恶劣工况下的重载传动需求；在工程机械中，用于挖掘机、装载机等设备的传动系统，适应设备作业时的频繁转向和角度变化；在机床设备中，可用于大型机床的主轴传动，兼顾传动精度和承载能力。此外，SWP万向轴在石油、船舶、造纸、化工、食品、包装等行业的机械传动系统中也有一定的应用，适配不同行业的个性化传动需求，成为工业生产中不可或缺的关键传动部件。

总体而言，SWP型十字轴万向联轴器凭借紧凑合理的剖分结构、较强的承载能力、优异的角度补偿性能和便捷的维护特性，能够适配多种复杂工况下的动力传递需求，其广泛的用途覆盖了多个工业领域，为各类机械装备的稳定运行提供了可靠的传动保障，在现代工业传动系统中占据着重要的地位。随着工业技术的不断发展，该类型联轴器的结构和性能也在不断优化，将进一步适配更多高端重载设备的传动需求，助力工业生产的高效、稳定发展。
