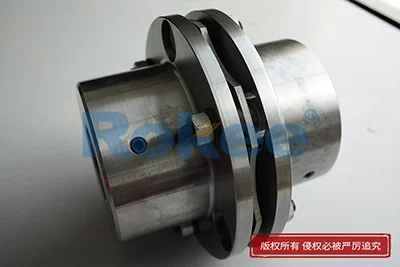

单膜片联轴器

荣基工业科技(江苏)有限公司，Rokee，专业的单膜片联轴器厂家，单膜片联轴器生产厂家，单膜片联轴器加工厂家，单膜片联轴器制造厂家，提供单膜片联轴器免费选型和非标定制服务。

单膜片联轴器在传递扭矩的同时通过弹性膜片的的变形来补偿轴向和角向的位移，是一种高性能的金属弹性挠性联轴器。结构紧凑，传递扭矩大，使用寿命长，免维护，耐高温，耐酸碱防腐蚀，适用于高温高速及有腐蚀工况环境的轴系传动。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同，鉴于其需要膜片能复杂的弯曲，所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心。

作为高速联轴器和低速大转矩联轴器可以广泛应用在通用机械设备上，例如造纸机械设备、泵转动系统、通风设备、材料加工等；小的联轴器可用于控制系统、压缩机、发电机、泵、测力计、钻探设备、锅炉给水泵、涡轮驱动装置。膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造方便，可部分代替齿式联轴器。

单膜片联轴器是机械传动领域中一种常用的挠性连接部件，凭借简洁的结构设计和可靠的传动性能，在各类工业设备中发挥着重要作用，其核心功能是实现两轴之间的扭矩传递，同时补偿轴系运转过程中产生的相对位移，保障传动系统的平稳高效运行。与其他类型联轴器相比，它摒弃了复杂的结构冗余，以精简的组件搭配，适配多种工况需求，成为中低速、轻中载传动场景的优选部件之一。

单膜片联轴器的结构设计简洁紧凑，主要由金属膜片组、两个对称轮毂以及连接螺栓三大核心部件构成，部分场景可根据需求配备防护罩，用于防止异物进入和保障操作安全。其中，金属膜片组是整个联轴器的核心弹性元件，通常采用高强度不锈钢制成，厚度控制在合理范围，表面经过特殊处理以提升耐疲劳性能，形状多为环形或星形，这种结构设计能够让膜片在传递扭矩的同时，产生适度的弹性变形，从而实现位移补偿。轮毂组件作为连接轴与膜片的关键部件，多采用高强度合金钢加工而成，表面经过硬化处理以增强耐磨性和承载能力，通过键槽或夹紧方式与驱动轴和被驱动轴牢固连接，确保扭矩传递的稳定性。连接螺栓则选用高强度合金钢材质，通常采用防松设计，用于将膜片组与轮毂固定连接，避免运转过程中出现松动，保障整体结构的完整性。整个结构零件数量少、重量轻，不仅便于安装拆卸，还能有效节省设备内部安装空间，适配对安装空间要求较高的场景。

在性能方面，单膜片联轴器具备诸多突出优势，其核心性能集中体现在扭矩传递、位移补偿、减振降噪以及使用稳定性等方面。扭矩传递上，它通过金属膜片的拉伸和剪切作用实现扭矩传递，能够适配中低扭矩的传动需求，传递过程中无旋转间隙，可有效保证传动精度，避免因间隙存在导致的传动误差，适用于对传动精度有一定要求的设备。位移补偿方面，依靠金属膜片的弹性变形，可对两轴之间的轴向、径向和角向位移进行适度补偿，其中轴向位移补偿、径向位移补偿和角向位移补偿均有合理的范围，能够有效缓解因设备安装偏差、运转过程中热胀冷缩或部件磨损导致的轴系偏移，减少轴系和轴承的附加载荷，延长设备使用寿命。

单膜片联轴器还具备良好的减振特性，金属膜片的弹性能够吸收部分设备运转过程中产生的振动，降低振动传递率，减少设备运行过程中的噪音，同时对冲击载荷有一定的缓冲作用，保护传动系统中的精密部件不受损坏。在使用稳定性上，它无需润滑维护，避免了润滑油脂带来的污染，也减少了维护工作量和成本，同时不受温度和油污的影响，具备一定的耐酸、耐碱、防腐蚀性能，能够在多种复杂工况下稳定运行。此外，其结构紧凑、重量轻，转动惯量小，能够减少系统的启动和停止时间，提高系统的响应速度，且使用寿命较长，在合理使用和定期检查的前提下，可长期稳定发挥传动作用。需要注意的是，单膜片联轴器的补偿能力相对有限，角向和径向补偿量较小，更适用于两轴相对位移较小、工况相对平稳的场景，高速运转时若出现偏心，可能会产生轻微振动。

基于其独特的结构和优良的性能，单膜片联轴器的应用范围十分广泛，覆盖通用工业、动力传输、精密机械等多个领域。在通用工业领域，它被广泛应用于各类小型机械设备中，如泵类设备、风机系统、压缩机等，这些设备多为中低速运转，对位移补偿要求不高，单膜片联轴器的简洁结构和可靠性能能够适配其传动需求，保障设备的平稳运行。在动力传输领域，柴油发电机组、燃气轮机等设备中也常采用单膜片联轴器，用于连接动力源与工作机，确保动力的高效传递，减少能量损失。

在精密机械领域，单膜片联轴器也占据着重要地位，数控机床、半导体设备、精密测试设备等对传动精度要求较高的设备中，其无间隙传动的特点能够有效保证设备的加工精度和测试准确性，同时轻量化的结构设计也不会增加设备的运转负荷。此外，在工业自动化领域，伺服电机与丝杠的连接、机器人关节等场景中，单膜片联轴器的快速响应能力和紧凑结构，能够适配自动化设备的高频运转需求，保障自动化生产线的稳定运行。在一些特殊工况下，如轻度腐蚀、中高温环境中，由于其具备一定的耐腐蚀和耐高温性能，也能够稳定发挥传动作用，替代传统需要润滑的联轴器，减少维护成本和环境污染。

使用单膜片联轴器时，需注意合理安装和定期维护，安装时应确保两轴对中误差在联轴器允许范围内，使用专用工具进行安装，避免敲击部件导致损坏，同时按规定的扭矩值紧固螺栓，安装后手动旋转检查是否有异常。日常维护中，需定期检查螺栓的紧固状态，监控联轴器的运行温度，观察是否有异常振动或噪音，检查膜片是否有裂纹或变形，及时处理各类异常情况，才能充分发挥其性能优势，延长其使用寿命。随着工业技术的不断进步，单膜片联轴器的结构设计和材料性能也在不断优化，其应用场景也将进一步拓展，在机械传动领域中持续发挥重要作用。
