SWP-A有伸缩长型十字万向联轴器

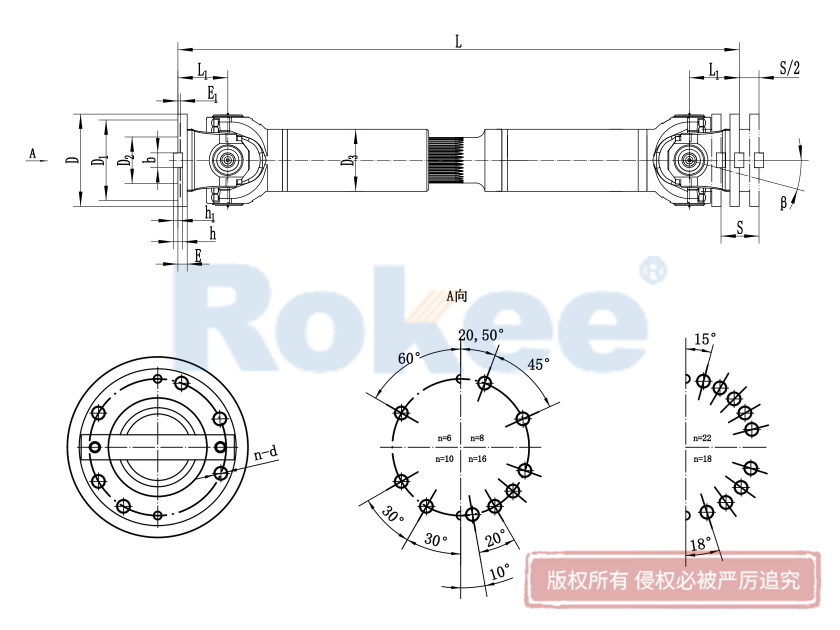

SWPA型十字轴万向联轴器基本参数

SWP-A型万向联轴器属于剖分轴承座十字轴式万向联轴器的一种，具有伸缩长式的特点。SWP-A联轴器的主要功能是联接两个不同轴线的传动轴系，并允许它们之间有一定的角度偏差和轴向位移。其设计特点包括剖分式的轴承座，便于轴承的更换和维护，以及轴螺栓固定，确保联轴器的稳定性和可靠性。SWP-A万向轴的主要参数包括型号、伸缩量、尺寸、转动惯量以及质量等。不同型号的SWP-A万向联轴器具有不同的参数值，以适应不同的传动需求。此外，不同型号的联轴器还具有不同的转动惯量和质量，这些参数在选择和使用时需要根据实际情况进行考虑。

由于SWP-A十字轴万向联轴器具有结构紧凑、传动效率高、承载能力强以及允许一定角度偏差和轴向位移等特点，因此被广泛应用于各种重型机械中。例如，在轧制机械、起重运输机械以及其他需要联接不同轴线传动轴系的场合中，SWP-A万向联轴器都发挥着重要的作用。为了确保SWP-A十字轴式万向联轴器的正常运行和延长使用寿命，需要对其进行定期的维护和检查。这包括检查轴承的磨损情况、润滑情况以及联轴器的整体状况等。此外，在使用过程中还需要注意避免过载、避免过大的角度偏差和轴向位移等，以确保联轴器的稳定性和可靠性。

SWP-A伸缩长型十字万向联轴器是工业传动系统中不可或缺的关键部件，其结构设计兼顾了动力传递的稳定性与安装使用的灵活性，能够适配多种复杂工况下的传动需求，广泛应用于各类机械装备的动力衔接中。该类型联轴器以十字万向结构为核心，搭配专门的伸缩机构，既保留了十字万向联轴器的角向补偿优势，又通过伸缩设计解决了设备运行中轴向位移的补偿问题，实现了多维度偏差补偿与高效动力传递的双重功能。

从结构组成来看，SWP-A万向联轴器主要由十字轴、叉形件、伸缩花键副、轴承组件及密封防护结构构成，各部件协同配合，确保整体传动的可靠性与流畅性。十字轴作为动力传递的核心枢纽，采用十字交叉的双轴颈结构，两轴颈中心线相互垂直且交于一点，形成稳定的旋转中心，其材质多选用高强度合金钢锻造成型，部分重载型号采用空心结构设计，既减轻自身惯性负荷，又可预留内置润滑通道，优化润滑效果，轴颈表面经过精磨加工与热处理强化，有效提升耐磨性与使用寿命。叉形件分为主动端与从动端两类，分别连接动力输入轴与输出轴，端部设计为叉口结构，内侧加工有轴承安装孔，通过轴承组件与十字轴的轴颈形成灵活铰接，确保十字轴能够自由转动，实现角度补偿。

伸缩功能的实现主要依靠伸缩花键副，该结构由花键轴与花键套组成，通过两者的滑动配合，使联轴器能够在轴向方向自由伸缩，从而补偿设备运行过程中因热胀冷缩、安装误差或动态位移产生的轴向长度变化，避免在传动轴上产生附加应力，保护传动系统零部件。轴承组件是保障联轴器灵活运转的关键，常用滚针轴承，凭借紧凑的结构和高承载能力，能够在有限的安装空间内承受较大的径向载荷，部分低速重载场景会选用自润滑滑动轴承，减少润滑维护需求。密封防护结构则采用橡胶油封与柔性防尘罩的双重设计，能够有效阻挡灰尘、水分等污染物侵入，防止润滑脂泄漏，同时保护花键副与轴承组件，延长联轴器的维护周期与整体使用寿命。实际应用中，为保证主从端的同步性，该类型联轴器多采用双联式结构，通过焊接或法兰螺栓连接的方式实现双联衔接，消除瞬时不等速传动的影响。

在性能方面，伸缩长型十字万向联轴器具备诸多突出优势，能够适应复杂工业环境的使用需求。其显著的特点是角向补偿能力强，允许两传动轴之间存在一定的轴线夹角，夹角范围可根据工况需求调整，能够有效补偿设备安装过程中出现的轴线不对中偏差，无需对设备安装位置进行精准调整，降低安装难度。同时，轴向伸缩功能可实现较大范围的轴向位移补偿，适配设备运行中的动态位移与热胀冷缩变化，避免传动系统出现卡顿、受力不均等问题。

SWP-A联轴器承载能力出色，通过合理的结构设计与高强度材质的选用，能够稳定传递较大转矩，适配重载、高速的传动场景，在传递动力过程中损耗小，传动效率较高，能够减少能量浪费，提升整个传动系统的运行效率。其运行过程平稳，振动小、噪声低，经过精密加工与动平衡处理，可有效避免因部件磨损或配合偏差导致的运行不稳定问题，保障设备长期平稳运转。此外，该联轴器还具备结构紧凑、装拆维护便捷的特点，模块化设计便于现场拆装与部件更换，无需复杂的专用工具，能够缩短设备停机维护时间，提升生产效率，且适应范围广，能够在高温、潮湿、粉尘等恶劣环境中长期稳定运行，具备良好的耐磨损、抗腐蚀性能。

在用途方面，伸缩长型十字万向联轴器凭借其优异的结构性能，广泛应用于各类工业机械与装备的传动系统中，覆盖多个行业领域。在冶金机械领域，常用于轧钢机、矫直机等设备中，用于衔接不同轴线的传动轴，补偿设备运行过程中的轴向位移与角度偏差，稳定传递较大转矩，保障轧钢、矫直等工序的顺利进行；在起重运输机械领域，适用于起重机、输送机等设备，能够适应设备运行中的动态位移，稳定传递动力，确保起重、输送作业的安全高效开展。

在工程机械领域，SWP-A联轴器是挖掘机、装载机等设备的核心传动部件之一，能够适应设备作业过程中的复杂角度变化与轴向位移，承受重载与频繁冲击，保障设备的正常作业；在石油机械与矿山机械领域，用于石油钻机、矿山破碎机等设备，能够在恶劣环境下稳定运行，补偿设备安装与运行中的各类偏差，传递大功率动力，满足高强度作业需求。此外，在机床设备、船舶机械、橡胶机械、造纸机械等领域，该类型联轴器也有着广泛的应用，用于衔接不同部件的传动轴，实现动力的平稳、高效传递，适配各类设备的传动需求，提升设备的运行稳定性与使用寿命。

总体而言，SWP-A十字万向联轴器通过科学合理的结构设计，融合了十字万向传动与轴向伸缩的双重优势，具备角向补偿能力强、承载性能好、运行平稳、维护便捷等特点，能够有效解决工业传动系统中轴线不对中、轴向位移等问题，为各类机械装备的稳定运行提供了可靠的动力衔接保障，成为现代工业生产中不可或缺的关键传动部件，其应用范围还将随着工业技术的发展，进一步拓展到更多新兴领域，为工业生产的高效、稳定开展提供支撑。
