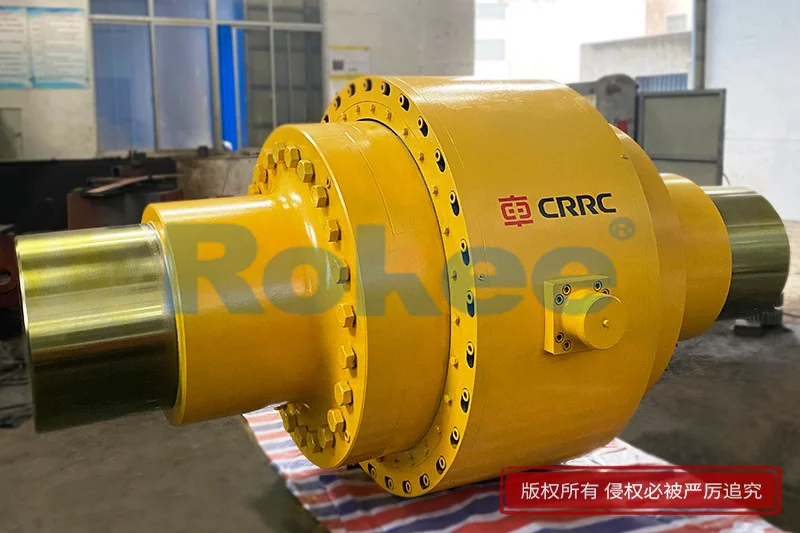

Rokee 标准大型鼓形齿联轴器

鼓形齿联轴器是一种刚挠性联轴装置，由‌内齿圈‌和‌球面鼓形外齿半联轴器‌组成，外齿齿面呈球面状，齿侧间隙增大，允许‌角向补偿±1.5°~3°‌（传统直齿仅±0.5°），同时补偿轴向±15mm、径向±5mm偏差。多齿同步啮合，载荷分布均匀，避免直齿联轴器的棱边挤压问题，寿命提升50%以上。鼓形齿联轴器凭借其高可靠性、多维补偿能力和智能化升级，已成为重载传动的核心组件。

标准大型鼓形齿联轴器作为工业传动系统中的关键刚挠性部件，广泛应用于各类重型机械设备的轴系连接，凭借独特的结构设计与稳定的性能表现，在低速重载工况中发挥着不可替代的作用。其核心设计理念围绕扭矩传递效率与轴线偏差补偿能力展开，通过优化齿形结构与部件配合，实现动力的平稳传递与设备运行的安全保障。

该类联轴器主要由内齿圈、外齿轴套、端盖及密封装置等核心部件构成，各部件协同工作形成完整的传动体系。外齿轴套的齿顶采用鼓形圆弧设计，这是其区别于普通直齿联轴器的关键特征，齿面弧度的精准控制的能够扩大啮合接触范围，有效分散载荷，避免因两轴位移导致的齿面应力集中，显著提升承载能力。内齿圈与外齿轴套齿数精准匹配，通过紧密啮合实现扭矩传递，通常安装在相对固定的位置，与外齿轴套配合将主动轴动力平稳传导至从动轴。端盖通过螺栓固定于联轴器两端，既防止内部部件运转时发生位移脱落，又能阻挡外界灰尘杂质侵入，为内部结构提供基础防护。密封装置多采用耐油橡胶等耐磨材料制成，可有效防止润滑剂泄漏，同时隔绝污染物，保障联轴器在良好润滑环境下运行，延长使用寿命。

在性能层面，标准大型鼓形齿联轴器具备多项优势。其高扭矩传递能力源于合理的齿形设计，较大的齿面接触面积使其能承受重型设备的高强度载荷需求，在相同内齿套外径与联轴器外径条件下，承载能力相较于直齿联轴器有明显提升。出色的位移补偿能力是其另一核心特性，可有效补偿两轴间的角位移、径向位移与轴向位移，当设备运行中因安装误差、负载变化或零件变形导致轴系不对中时，鼓形齿面的接触点会随之调整，降低附加载荷对轴系及轴承的损伤。相较于直齿联轴器，其许用角位移更大，在径向位移为零时，许用角位移可提升50%，更适应恶劣工况下的轴系偏差变化。同时，鼓形齿的啮合过程更为平稳，接触点变化均匀，减少了运转中的冲击与振动，产生的噪声更低，适合对运行稳定性要求较高的传动系统。

标准大型鼓形齿联轴器的应用场景覆盖多个重工业领域，尤其适用于冶金、矿山、起重运输等低速重载工况。在冶金行业的轧钢机、矫直机设备中，电机与减速机、减速机与工作机之间的连接常采用该类联轴器，可满足高强度工作下的扭矩传递需求，保障轧制作业的连续稳定。在矿山机械的破碎机、球磨机等设备中，面对恶劣的工作环境与易发生位移的轴系，其出色的位移补偿能力能有效规避故障风险，维持设备正常运转。此外，在电力、石化、船舶等行业的大型机组中，如汽轮发电机、压缩机、船舶推进轴系等，也能凭借可靠的传动性能与耐用性，适配高负载、高要求的传动场景。

安装与维护的规范性直接影响标准大型鼓形齿联轴器的使用寿命与运行稳定性。安装时，对两轴的对中要求虽不似刚性联轴器严苛，但仍需控制偏差在合理范围，可借助激光对中仪确保精度，避免因对中不良加剧齿面磨损。对于过盈配合的轴套，通常采用油浴加热方式装配，加热温度需严格控制，防止材料性能发生变化，同时禁止锤击装配，避免损伤齿面。润滑是维护的核心环节，需定期注入适配的润滑脂，根据工况不同，每运行500至2000小时补充一次，确保齿面啮合时的摩擦损耗降至更低。日常需定期检查振动值、运行温度与噪声情况，每6个月监测齿面磨损量，年度大修时复查轴对中状态，及时更换老化密封件，过滤不洁润滑油，可有效减少故障发生。

尽管标准大型鼓形齿联轴器存在结构相对复杂、重量较大的特点，但其在重载传动与偏差补偿方面的优势使其成为重型机械传动系统的优选。随着材料科学与制造工艺的进步，其齿面加工精度、密封性能与耐用性不断提升，传动效率可达99.7%以上，能有效降低能量损耗。在实际应用中，需根据设备的公称转矩、转速、位移需求及工作环境合理选型，配合科学的安装与维护，既能提升设备运行的可靠性，又能延长使用寿命，为工业生产的连续高效开展提供有力支撑。

《Rokee 标准大型鼓形齿联轴器》由联轴器厂家Rokee 荣基工业科技(江苏)有限公司于2020-07-18 10:47:34整理发布。
