首页 > 新闻中心 > 行业动态 > SWC十字轴式万向联轴器的正确安装及运用效果

SWC十字轴式万向联轴器的正确安装及运用效果

文章摘要:SWC十字轴式万向联轴器在严重超载或堵转工况下,负荷端力矩大于摩擦力矩,离心式摩擦块受到的向心力减小导致滑块受力减小,SWC万向联轴器起到过负荷保护作用。在设备负载骤增或骤减时,摩擦块与摩擦轮产生时断时续的相对运动,由此形成交变冲击载荷,反复冲击联轴器输出端…

上一篇文章我们讲解了《弹性膜片联轴器与鼓形齿式联轴器有什么区别》,这篇Rokee将接着讲解《SWC十字轴式万向联轴器的正确安装及运用效果》的相关知识:

SWC十字轴式万向联轴器的正确安装及运用效果

SWC十字轴式万向联轴器在严重超载或堵转工况下,负荷端力矩大于摩擦力矩,离心式摩擦块受到的向心力减小导致滑块受力减小,SWC万向联轴器起到过负荷保护作用。在设备负载骤增或骤减时,摩擦块与摩擦轮产生时断时续的相对运动,由此形成交变冲击载荷,反复冲击联轴器输出端轴套与减速器的输入轴配合结合面,如同重磅锤头无数次地敲击结合面,从而损坏结合面、键销。

SWC十字万向联轴器是机电设备的重要组成部件,选型不当将会影响设备运行工况,甚至引发设备故障。联轴器的选型要根据设备的工作性能若要有效改善设备运行工况,要改变机电设备的连接装置。为增大联轴器的缓冲和吸振效果,每组簧片间的空腔中充满润滑油,在变载荷作用下,簧片左右弯曲变形,形成油腔的压力变化,迫使润滑油经簧片两侧的缝隙从一侧流至另一侧,产生较大的粘性摩擦阻力。

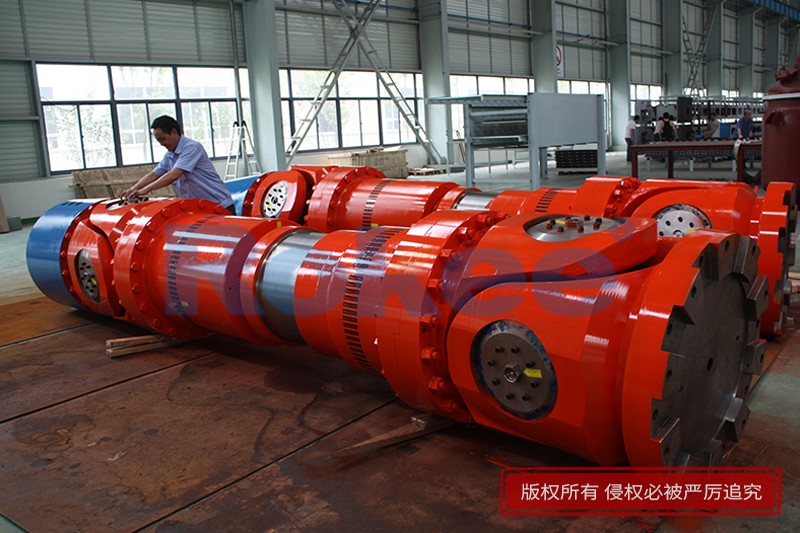

SWC十字轴式万向联轴器

SWC万向轴是用来连接机电设备原动机轴与从动机轴,驱动设备正常运行,并具有补偿两轴偏移的能力。SWC十字轴万向联轴器定制具有过负荷保护作用,但离心式联轴器和气囊离合器不具备吸收冲击负荷的能力和条件,故选用液力联轴器作为破碎机新的联轴装置。SWC万向联轴器还具有缓冲减振性能,可减少机械传动系统的振动,降低冲击尖峰载荷。合理选用机电设备的联轴器,对提高煤矿机电设备的可靠性能,设备可用率,降低设备强迫停运机率,减少维修费用,延长设备使用寿命都有着重要的意义。SWC十字轴式万向联轴器工作原理是原动机旋转带动甩臂旋转,在离心力作用下向外甩出。

随着电动机转速提高,安装在甩臂上的3块离心式摩擦块对摩擦轮的正压力也在增大,摩擦力矩逐渐增大并带动负载运转。SWC十字轴式万向联轴器在安装时要找正,控制合理偏差。两瓣联轴器间的间隙与角向偏差的找正,在安装时,每隔90°测量两瓣联轴器间的间隙,其大值与小值之差不超过0.4mm。径向偏差找正是用直尺置于两瓣联轴器上,每隔90°测量一次,用赛尺检查,其径向偏差不超过0.4mm。填充足量润换脂能充分的润滑联轴器,建议每年检查一次。

Rokee 荣基工业科技(江苏)有限公司(官网:www.rokee.com)立足中国已经逾22年,多年以来我们一直努力实践着我们创新和服务的企业运营理念服务于中国和全球许多合作伙伴,对质量和技术进步的追求使我们的发展也异常迅猛,成为知名的联轴器产品和数控键槽加工中心技术服务的优质供应商。下一篇文章我们将为大家讲解《选配SWP万向联轴器的注意事项》的相关知识。

本文由Rokee 荣基工业科技(江苏)有限公司于2021-09-28 09:07:17整理发布。
