带中间接管鼓形齿式联轴器工作特点及零件组成部分

上一篇文章我们讲解了《DC卷筒联轴器在传动系统联接关键部位》,这篇Rokee将接着讲解《带中间接管鼓形齿式联轴器工作特点及零件组成部分》的相关知识:

带中间接管鼓形齿式联轴器工作特点及零件组成部分

带中间接管鼓形齿式联轴器只要不是半联的,基本连边都是由一个内齿圈一个外齿圈通过较制孔螺栓联接。带中间接管鼓形齿式联轴器齿啮合齿面经渗碳淬火处理后,承载能力高;带中间接管鼓形齿式联轴器的主要失效形式是磨损,采用强制稀油润滑后,齿面磨损大幅度降低,磨损量是脂润滑的10%左右,循环稀油可带走轧辊端的轧制热量及轮齿摩擦产生的热量,有效防止了轮齿材料表面许用接触应力降低。

在正常情况下,不会出现断齿现象,满足连续轧机工作特点的要求;带中间接管鼓形齿式联轴器能够满足轧机窜辊轧制的要求,伸缩非常方便;使用安全、清洁、高效等特点。带中间接管鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。带中间接管鼓形齿式联轴器适用于联接水平两同轴线传动轴系。

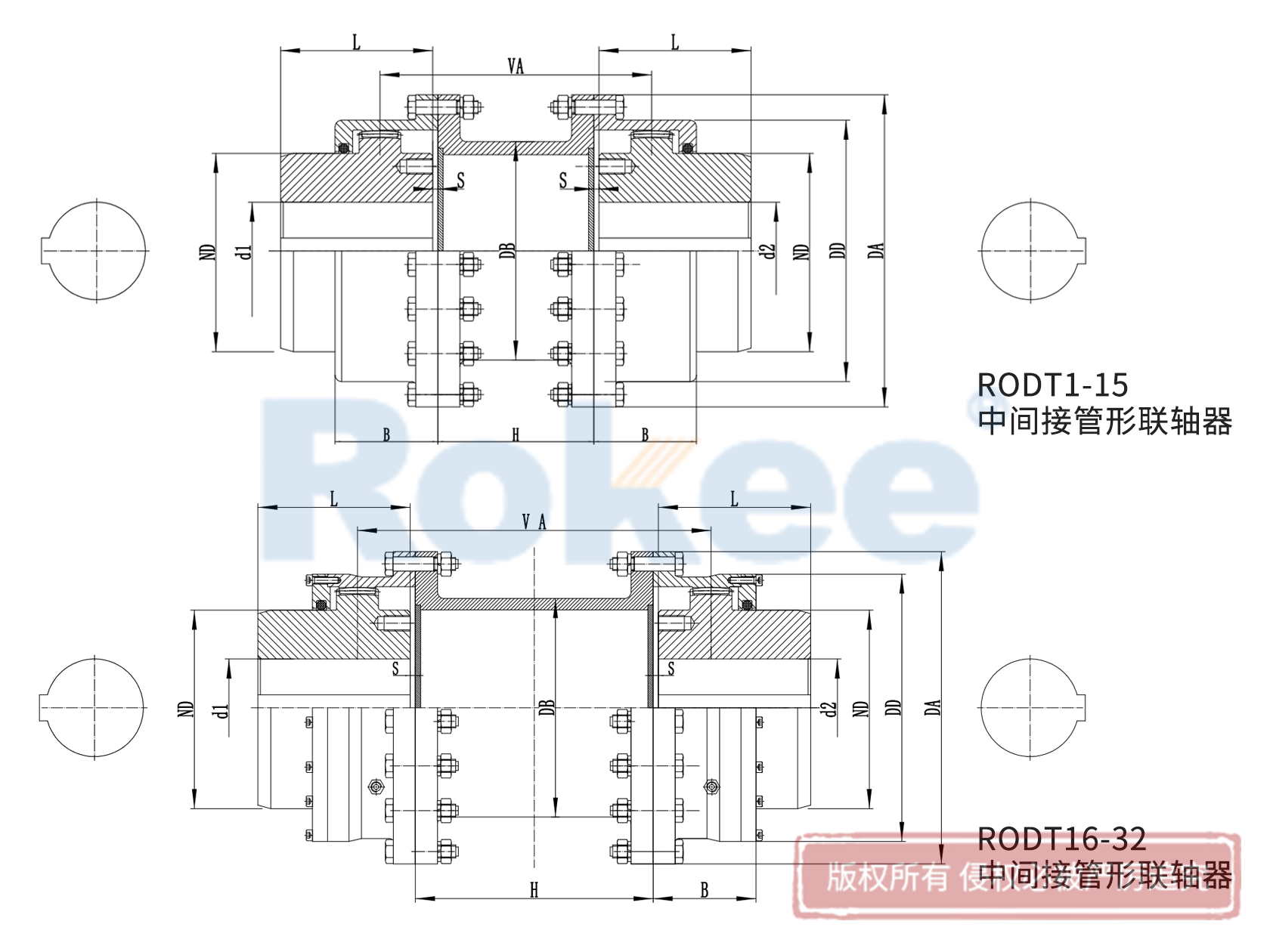

带中间接管鼓形齿式联轴器属于刚挠性联轴器,带中间接管鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成,外齿分为直齿和鼓形齿两种齿形。随着近代工业技术的高度发展,对鼓形齿联轴器的承载能力、可靠性、效率、圆周速度、体积和重量等技术和经济指标提出了愈来愈高的要求。鼓形带中间接管鼓形齿式联轴器就是在直齿带中间接管鼓形齿式联轴器的基础上为满足大倾角、变倾角、小尺寸和高可靠性等技术要求发展起来的。齿联轴器的结构基本上是对称的。从齿顶方向看外齿轴套上的齿为鼓形齿,齿厚从中心到两边逐渐减小,与它相啮合的内齿圈上的齿为直齿。

Rokee 荣基工业科技(江苏)有限公司(官网:www.rokee.com)立足中国已经逾22年,多年以来我们一直努力实践着我们创新和服务的企业运营理念服务于中国和全球许多合作伙伴,对质量和技术进步的追求使我们的发展也异常迅猛,成为知名的联轴器产品和数控键槽加工中心技术服务的优质供应商。下一篇文章我们将为大家讲解《十字轴万向联轴器螺杆松动维修方法及优势》的相关知识。
