齿轮联轴器、梅花弹性联轴器及链条联轴器的区别

文章摘要:齿轮联轴器(又称鼓形齿式联轴器,将外齿齿面做成弧形):承载能力大;角向位移大;使用寿命 长;在相同条件下,比直齿齿式联轴器传递的扭矩提高15~30%;结构合理,性能可靠,由于齿侧呈鼓形,使轴线在一定的角度条件下,其接触情况得到改善,从而降低了接触应力,消除了直齿联…

上一篇文章我们讲解了《梅花弹性联轴器的梅花垫有哪些种类?》,这篇Rokee将接着讲解《齿轮联轴器、梅花弹性联轴器及链条联轴器的区别》的相关知识:

齿轮联轴器、梅花弹性联轴器及链条联轴器的区别

齿轮联轴器(又称鼓形齿式联轴器,将外齿齿面做成弧形):承载能力大;角向位移大;使用寿命 长;在相同条件下,比直齿齿式联轴器传递的扭矩提高15~30%;结构合理,性能可靠,由于齿侧呈鼓形,使轴线在一定的角度条件下,其接触情况得到改善,从而降低了接触应力,消除了直齿联轴器齿端部载荷集中,即消除了棱边挤压,改善了工作性能。补偿性能好,外齿轴套齿形呈鼓形,增大了所联两轴允许的相对偏移,其允许的倾角可达6度,一般推荐1.5°~2.5°。常用于低速重载的轴系传动;经过动平衡的齿式联轴器可用于高速传动:如燃气轮机的轴系传动。 缺点:制造复杂;需要润滑。

梅花弹性联轴器

梅花弹性联轴器:是由两个带凸爪形状相同的半联轴器和弹性元件(常用聚氨酯,工作温度-30~80℃)组成,具有补偿两轴相对偏移、减震缓冲、径向尺寸小、结构简单、拆装方便、不用润滑、承载能力较高、维护方便、价格便宜。

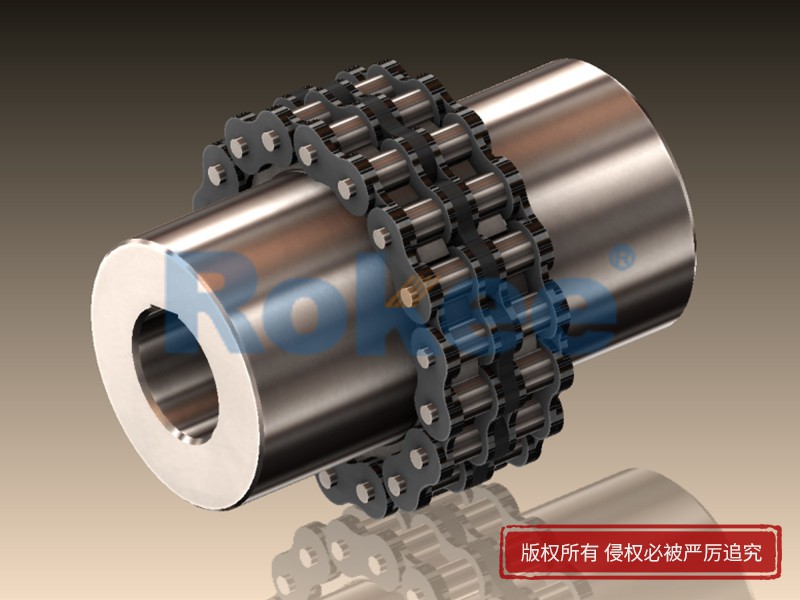

链条联轴器

链条联轴器,利用公用的链条,同时于两个齿数相同的并列链轮啮合,不同结构型式的链条联轴器主要区别是采用不同链条,具有结构简单(四个件组成)、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、对安装精度要求不 高、工作可靠、寿命较长、成本较低等优点。不适用于高速、有剧烈冲击载荷和传递轴向力的场合,链条联轴器应在良好的润滑并有防护罩的条件下工作。链轮材料45#碳钢,齿部需要高频淬火,硬度需要达到40HRC左右。

Rokee 荣基工业科技(江苏)有限公司(官网:www.rokee.com)立足中国已经逾22年,多年以来我们一直努力实践着我们创新和服务的企业运营理念服务于中国和全球许多合作伙伴,对质量和技术进步的追求使我们的发展也异常迅猛,成为知名的联轴器产品和数控键槽加工中心技术服务的优质供应商。下一篇文章我们将为大家讲解《JM膜片联轴器历经视角歪斜》的相关知识。

本文由Rokee 荣基工业科技(江苏)有限公司于2020-08-15 13:09:50整理发布。
