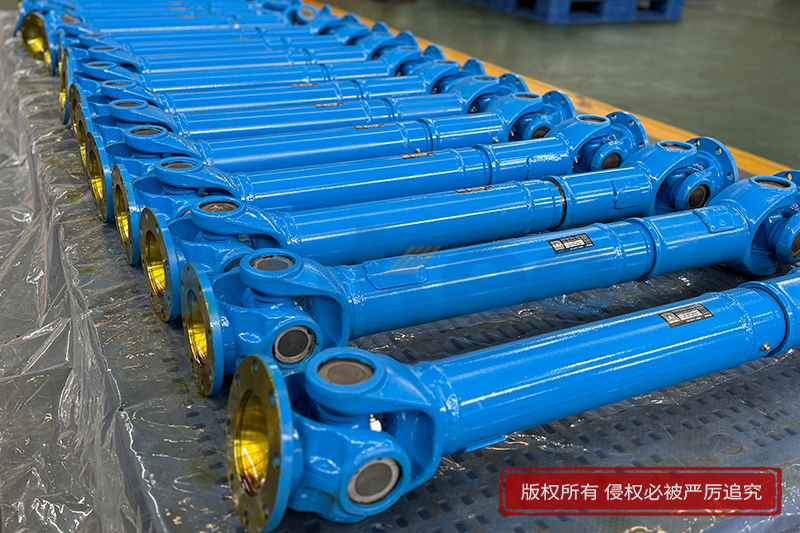

十字轴万向轴联轴器

十字轴万向轴联轴器是工业设备中常用的传递转矩和旋转运动的机械装置。十字轴万向联轴器主要用于联接两轴线不重合的传动轴系，特别适用于两轴存在较大夹角（一般为5°~45°）或非共轴工况下的等角速连续回转，并能提供较大的角向补偿能力及轴向位移适应性。它广泛应用于冶金、重型机械、石油化工、工程机械、轨道交通、起重运输、矿山、船舶、煤炭、橡胶、造纸机械等领域。

十字轴万向联轴器根据其结构和使用特点，可分为多种类型，如SWP型、SWC型等。其中，SWP型采用剖分式叉头设计，适用于回转直径较大的重载设备；SWC型则采用整体式叉头结构，可覆盖更大的回转直径及扭矩传递距离。十字轴万向轴联轴器以其独特的结构特点和广泛的应用领域，在工业传动系统中发挥着重要作用。正确安装、合理润滑和定期维护是保证其长期稳定运行的关键。

在机械传动系统中，十字轴万向轴联轴器是一种不可或缺的连接部件，凭借简洁的结构设计与可靠的传动性能，广泛适配于各类需要补偿轴线偏差的工况场景。其核心作用是连接两根轴线相交但不同心的传动轴，在传递扭矩的同时，灵活补偿两轴之间的角度偏移、径向位移与轴向位移，保障动力传递的连续性与稳定性。这种联轴器的适配性极强，既能应对重载工况下的动力传输需求，也能适应复杂工况中轴线位置动态变化的场景，成为工业生产、交通运输等领域的基础传动部件。

十字轴万向轴联轴器的结构构成相对规整，主要由十字轴、万向节叉、滚针轴承及密封组件组成，各部件协同作用形成完整的传动体系。十字轴作为核心部件，呈十字形结构，四个轴颈两两垂直分布，分别与两组万向节叉通过滚针轴承连接，形成空间铰链结构。万向节叉一端连接主动轴或从动轴，另一端通过轴承与十字轴轴颈配合，允许轴叉绕十字轴进行多角度转动，从而实现非同轴传动。滚针轴承的设置能够减少十字轴与轴叉之间的摩擦损耗，提升传动效率，而密封组件则用于阻挡杂质侵入，防止润滑脂泄漏，保障部件运行寿命。这种结构设计兼顾了刚性与灵活性，既具备承受较大扭矩的能力，又能通过自身结构形变适应轴线偏差，在重载与振动工况下表现出良好的稳定性。

其工作原理基于十字轴的空间传动特性，当主动轴旋转时，带动相连的万向节叉同步转动，该轴叉通过滚针轴承驱动十字轴绕垂直于主动轴旋转平面的轴线摆动，十字轴的摆动又通过另一组轴颈带动从动端万向节叉旋转，进而将动力传递至从动轴。需要注意的是，单节十字轴万向联轴器存在瞬时不等速性，即主动轴保持恒定转速时，从动轴转速会呈现周期性波动，波动幅度与两轴夹角正相关，夹角越大，转速波动越明显。为解决这一问题，实际应用中常采用双节组合形式，使中间轴上的两组万向节叉处于同一平面，且主、从动轴与中间轴的夹角保持一致，以此实现平稳传动，这种组合方式在汽车传动轴等对传动平稳性要求较高的场景中应用广泛。

十字轴万向轴联轴器的应用场景覆盖多个行业领域，在汽车工业中，常用于连接变速箱输出轴与驱动桥输入轴，补偿行驶过程中车架与车桥之间的相对位置变化，保障动力稳定传递；在工程机械领域，挖掘机、装载机、起重机等设备的传动系统中，需应对频繁的角度变化与冲击载荷，该联轴器凭借坚固的结构与较强的补偿能力，成为核心连接部件；在冶金工业中，轧钢机、连铸机等重型设备需要传递超大扭矩，且受高温、振动影响，轴线易发生偏移，十字轴万向轴联轴器能适应这种严苛工况，确保生产连续进行。此外，在船舶推进系统、农业机械、风电设备及机床传动中，也能看到其身影，适配不同工况下的动力传递需求。

要保障十字轴万向轴联轴器的长期稳定运行，科学的安装与维护至关重要。安装前需对法兰表面进行彻底清洁，去除油渍与杂质，确保贴合紧密，螺栓需按对角线顺序交错紧固，预紧力矩符合设计要求，同时需校准两轴相位，确保夹角与同轴度误差控制在允许范围之内，避免运行时产生周期性冲击。润滑管理是维护的核心环节，常规工况可选用工业锂基脂，高温环境需更换耐温性能更强的润滑脂，花键副可添加专用润滑剂增强抗磨性。新设备运行初期需缩短润滑周期，稳定后按季度对轴承、每半年对花键副补充润滑脂，注脂时需确保旧脂完全排出，直至密封处溢出新鲜油脂。

日常运行中需定期巡检，监测联轴器的振动、异响与温度变化，发现异常立即停机检修。每半年应进行全面拆解检查，观测十字轴轴颈与滚针轴承的磨损量、垫片损耗及花键副配合间隙，若磨损超出允许范围，需及时更换部件。拆卸清洗时，轴承与十字轴需单独处理，避免与其他零件混用清洗液，防止表面损伤，重装时可将十字轴旋转180度安装，均衡轴颈磨损以延长使用寿命。同时，需避免设备长期超载运行，防止密封件老化导致杂质侵入，定期更换失效密封组件，建立维护档案记录润滑、检修数据，为预测性维护提供依据。

随着工业技术的发展，十字轴万向轴联轴器在材料与结构设计上不断优化，采用高强度合金钢经渗碳淬火处理，提升核心部件的耐磨性与抗疲劳性能，通过结构优化降低应力集中，增强承载能力。部分场景中还集成了智能监测功能，通过传感器实时采集振动、温度数据，结合算法分析预判故障，推动运维向智能化方向发展。作为机械传动系统的基础部件，十字轴万向轴联轴器凭借结构简单、可靠耐用、适配性强的特点，在工业生产与社会发展中发挥着不可替代的作用，其性能的持续优化，也将为各行业设备的高效运行提供更有力的支撑。
