GCLD型电动机轴伸鼓形齿式联轴器加工特点及安装条件

文章摘要:GCLD型电动机轴伸鼓形齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,GCLD型电动机轴伸鼓形齿式联轴器需在有良好和密封的状态下工作。GCLD型电动机轴伸鼓形齿式联轴器径向尺寸小,承载能力大,常用于低速…

上一篇文章我们讲解了《弹性柱销齿式联轴器的安装与维护》,这篇Rokee将接着讲解《GCLD型电动机轴伸鼓形齿式联轴器加工特点及安装条件》的相关知识:

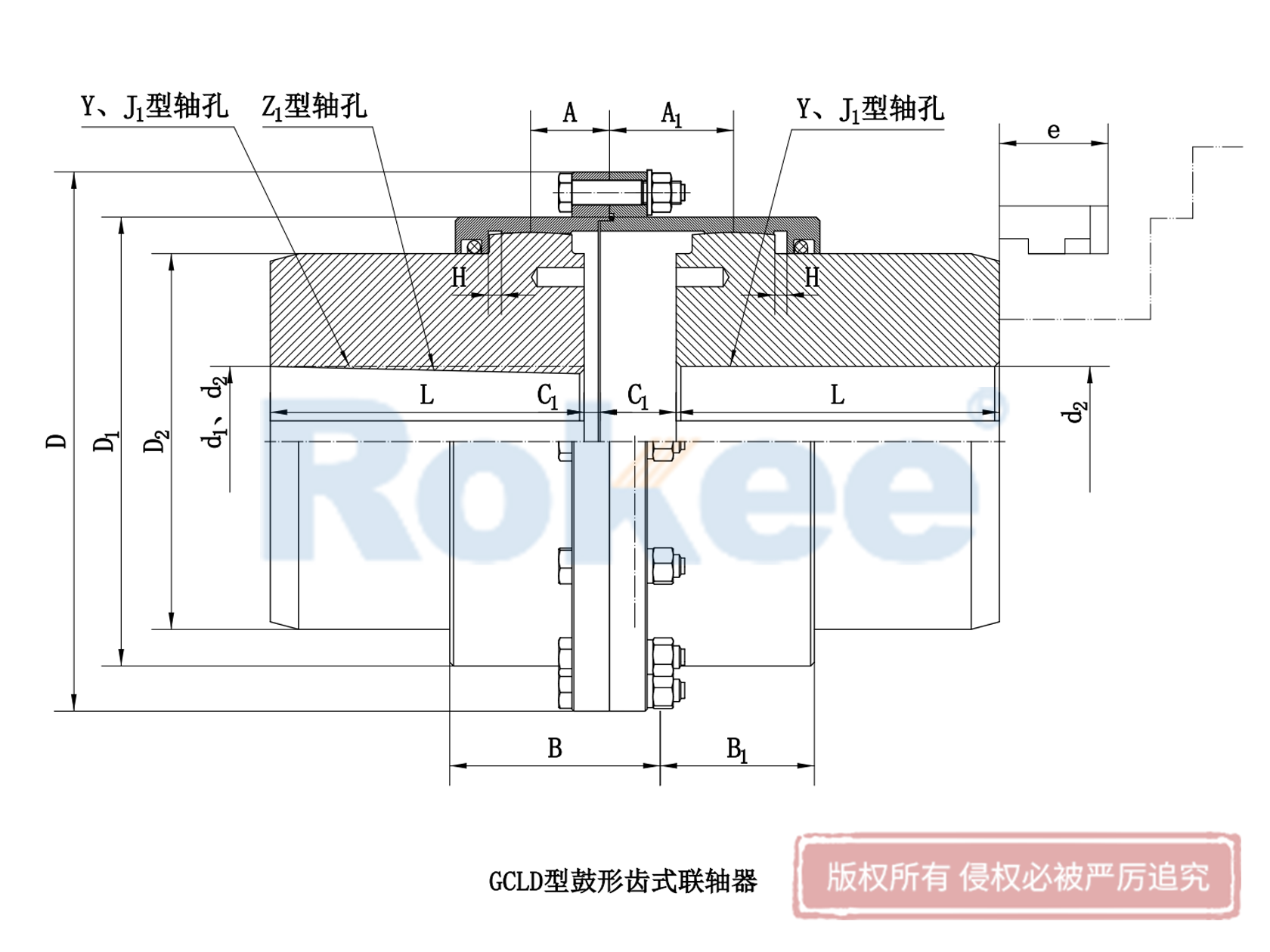

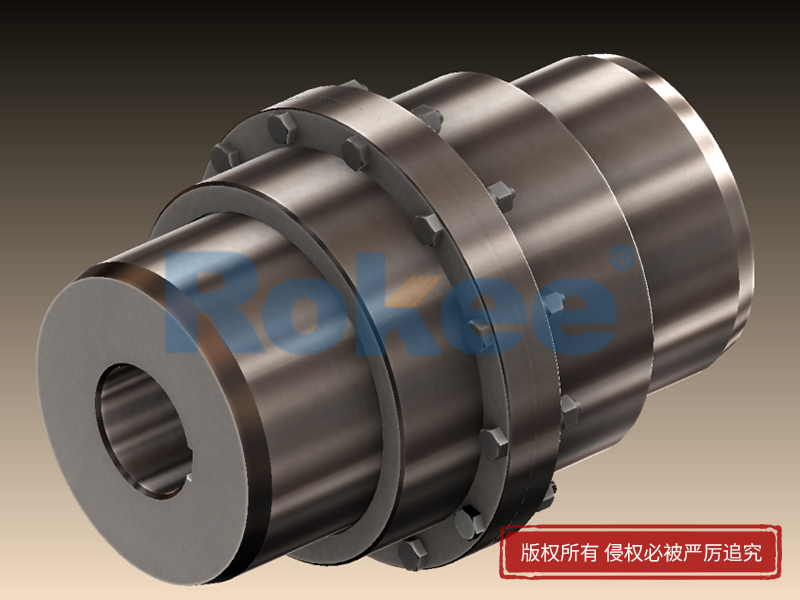

GCLD型电动机轴伸鼓形齿式联轴器加工特点及安装条件

GCLD型电动机轴伸鼓形齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,GCLD型电动机轴伸鼓形齿式联轴器需在有良好和密封的状态下工作。GCLD型电动机轴伸鼓形齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的GCLD型电动机轴伸鼓形齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。由于鼓形GCLD型电动机轴伸鼓形齿式联轴器角向补偿大于直GCLD型电动机轴伸鼓形齿式联轴器,国内外均广泛采用鼓形GCLD型电动机轴伸鼓形齿式联轴器,直GCLD型电动机轴伸鼓形齿式联轴器属于被淘汰的产品,选用者应尽量不选用。

在相同的内齿套外径和联轴器外径下,GCLD型电动机轴伸鼓形齿式联轴器的承载能力平均比直GCLD型电动机轴伸鼓形齿式联轴器提高16~21%;当径向位移等于零时,直GCLD型电动机轴伸鼓形齿式联轴器的许用角位移为1°,而GCLD型电动机轴伸鼓形齿式联轴器的许用角位移为1°30',提高51%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大,鼓型GCLD型电动机轴伸鼓形齿式联轴器的加工一般有二种方法,即变为加工法和包络加工法。


齿机加工鼓型齿,齿坯只作回转运动,滚刀中心作圆弧运动,完成对齿坯的垂直进给与水平进给,滚齿机附带加工鼓型齿的滚刀进给机构时采用此法,此种方法目前较常用。鼓形GCLD型电动机轴伸鼓形齿式联轴器属于刚挠性联轴器,GCLD型电动机轴伸鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。

GCLD型电动机轴伸鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大。GCLD型电动机轴伸鼓形齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,GCLD型电动机轴伸鼓形齿式联轴器需在有良好和密封的状态下工作。GCLD型电动机轴伸鼓形齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的GCLD型电动机轴伸鼓形齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。

Rokee 荣基工业科技(江苏)有限公司(官网:www.rokee.com)立足中国已经逾22年,多年以来我们一直努力实践着我们创新和服务的企业运营理念服务于中国和全球许多合作伙伴,对质量和技术进步的追求使我们的发展也异常迅猛,成为知名的联轴器产品和数控键槽加工中心技术服务的优质供应商。下一篇文章我们将为大家讲解《球鼓齿式卷筒联轴器工作稳定及安装技巧》的相关知识。

本文由Rokee 荣基工业科技(江苏)有限公司于2021-06-10 10:23:07整理发布。
