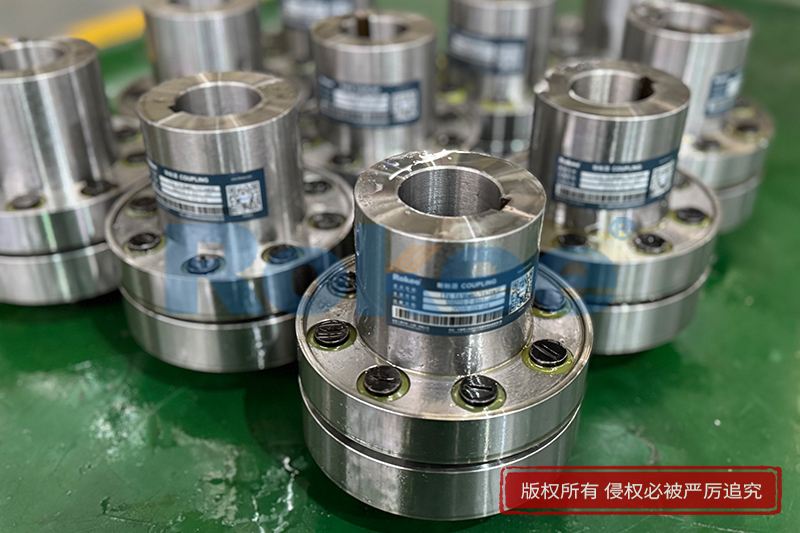

TL型联轴器

TL型联轴器由两半联轴器组成，通过一端套有弹性套（橡胶或皮革材料）的柱销实现连接。这种结构使得联轴器在传递扭矩时，弹性套能够发生变形，从而补偿两轴间的相对位移（径向、轴向、角向），并吸收振动和冲击能量。

性能特点

• ‌结构简单‌：TL型弹性套柱销联轴器结构相对简单，制造容易，无需复杂的加工过程。

• ‌无需润滑‌：由于采用弹性套和柱销的连接方式，联轴器在工作过程中无需润滑，减少了维护成本。

• ‌更换方便‌：弹性套磨损后可单独更换，无需移动半联轴器，维护便捷。

• ‌补偿能力‌：具备一定的两轴相对偏移补偿能力和减振缓冲性能，适用于安装底座刚性好、对中精度较高、冲击载荷不大的场合。

TL联轴器广泛应用于中小功率轴系传动，特别是由电动机驱动的、底座刚性好、对中精度要求较高的各种传动轴系中。例如，在水泵、风机等设备的传动系统中，TL型弹性套柱销联轴器发挥着重要的作用。

在使用TL型柱销联轴器时，需要注意以下几点：

• 确保两轴对中误差在允许范围内，以避免因对中不良而导致的联轴器损坏或传动效率降低。

• 定期检查弹性套的磨损情况，及时更换磨损严重的弹性套，以保证联轴器的正常工作性能。

• 避免在重载、高冲击或对补偿量要求严苛的场合使用TL型弹性套柱销联轴器，以免超出其承载能力而导致损坏。

TL型联轴器以其独特的结构和优良的性能特点，在中小功率轴系传动领域发挥着重要的作用。

在各类机械传动系统中，联轴器作为连接主动轴与从动轴的关键部件，承担着扭矩传递、缓冲振动、补偿位移的重要职能，是保障设备稳定运转的核心环节之一。TL型联轴器作为弹性套柱销联轴器的经典型号，凭借成熟的结构设计与适配性，在中小功率传动场景中占据重要地位，广泛应用于多个行业的生产设备中，成为工业生产中不可或缺的通用零部件。

TL型联轴器的结构设计简洁合理，主要由两个半联轴器、弹性套、柱销及挡板构成，各部件协同作用实现动力传递与防护功能。半联轴器通常采用铸铁或铸钢材质加工而成，表面设有键槽，可与设备轴体紧密连接，具备较强的抗变形能力与承载性能；弹性套多选用特定硬度的合成橡胶制成，外表面带有梯形环槽，套装在柱销一端，其材质需满足一定的扯断强度要求，以保障弹性性能与使用寿命；柱销作为核心连接件，一端通过弹性套与半联轴器的圆柱孔配合，另一端以圆锥面与另一半联轴器的圆锥孔契合，并用螺母固定，确保连接的稳固性；挡板则安装在半联轴器外侧，有效防止弹性套在运转过程中脱出，提升整体结构的安全性。

其工作原理基于弹性元件的变形传递扭矩，同时兼顾缓冲与位移补偿功能。当主动轴带动一侧半联轴器转动时，通过柱销上的弹性套与另一侧半联轴器孔壁的挤压作用，将动力平稳传递至从动轴，完成扭矩传导。在这一过程中，弹性套可发生适度弹性变形，有效吸收传动过程中产生的振动与冲击，减少设备运行时的噪声，降低振动对轴体及轴承的损害，延长设备整体使用寿命。同时，由于弹性套与半联轴器孔壁为间隙配合，结合弹性元件的变形特性，该类型联轴器可补偿两轴之间一定范围的相对位移，包括径向、轴向与角向位移，其中径向位移许用范围通常在0.2至0.6毫米，角向位移在0°3′至1°03′之间，轴向位移约为3毫米，这种补偿能力可降低设备安装时的对中精度要求，减少加工与安装成本。

TL型联轴器具备多项适配工业场景的特性，使其在中小功率传动系统中具有较强的适用性。结构上的简洁性使得其零件数量少、制造工艺简便，不仅易于生产加工，还能降低整体成本，同时安装与拆卸流程便捷，无需移动轴体即可完成维护操作，大幅提升运维效率。在性能方面，无需额外润滑是其显著优势，可减少运维环节与成本，避免润滑介质对环境及设备的污染，尤其适合对清洁度有一定要求的场景。此外，弹性套的更换流程简单，无需复杂工具，当弹性套出现老化、裂纹或压缩变形量超过规定范围时，可快速更换，保障设备尽快恢复运转。不过其也存在一定局限性，由于弹性套厚度较薄、体积有限，弹性变形能力相对有限，轴线位移补偿量与减振效果受到一定限制，更适用于安装底座刚性好、对中精度较高、冲击载荷不大的传动场景。

基于这些特性，TL型联轴器的应用场景覆盖多个行业的中小功率设备。在通用机械领域，小型水泵、风机、减速机等设备中常见其身影，例如在小型供水系统的水泵上，可平稳传递电机动力，缓冲水泵启动与运行时的振动，保障供水系统稳定；在轻工机械领域，纺织机械的卷绕机构、印刷机械、包装机械等设备中，其缓冲性能可有效避免振动导致的产品质量偏差，提升生产稳定性；在农业机械领域，小型灌溉设备、农产品加工机械等也常采用该类型联轴器，凭借简单结构与可靠性能，适应农业生产的复杂工况。同时，在部分老旧设备的维修替换中，TL型联轴器因遵循早期标准，与老旧设备的适配性良好，成为保障老旧设备持续运转的重要配件。

科学的安装与维护是延长TL型联轴器使用寿命、保障传动效率的关键。安装时需严格控制两轴对中偏差，尽可能提升对中精度，同时合理控制弹性套与柱销孔的配合间隙，避免间隙过大导致各弹性套载荷分布不均，部分弹性套无法参与扭矩传递，加剧磨损。禁止采用锤击方式安装弹性套，防止预紧力过大导致弹性套早期失效。日常维护中，需定期检查弹性套状态，常规环境下每6个月检查一次，潮湿、多尘等恶劣环境需缩短检查周期，当弹性套出现裂纹、老化或压缩变形超标时，需及时更换。此外，运转过程中需关注设备振动与噪声变化，若出现异常振动或异响，应及时停机检查，排查柱销松动、弹性套磨损或半联轴器变形等问题，避免故障扩大影响设备整体运行。

尽管工业技术不断迭代，新型联轴器不断涌现，但TL型联轴器凭借成熟可靠的设计、经济的成本、便捷的运维等优势，依然在中小功率传动场景中保持着广泛应用。随着材料技术的进步，弹性套材质不断优化，其使用寿命与性能也得到进一步提升，使其能更好地适配现代工业生产的需求。在实际应用中，根据设备的载荷情况、转速、安装环境等因素合理选用，并配合科学的安装与维护，TL型联轴器可充分发挥其传动、缓冲与补偿功能，为工业生产的稳定高效运行提供可靠支撑。
